En afbryder ser uskyldig ud, indtil den bliver løs, gulnet eller holder op med at tænde lyset. Det er typisk dér, man står med hånden på rammen og tænker, at det her må være en hurtig opgave.
Det kan det også være. Men kun hvis der er tale om en lovlig udskiftning af en eksisterende afbryder, og kun hvis arbejdet foregår sikkert. Ved montering af afbryder er det afgørende at skelne mellem det, du selv må gøre, og det, der kræver en autoriseret elinstallatør. Den grænse er ikke bare formel. Den handler om personsikkerhed, brandrisiko og om installationen faktisk virker stabilt bagefter.
Udskiftning af afbryder – Hvad du skal vide før du starter
Hvis en afbryder er revnet, misfarvet eller mekanisk slidt, er det fristende bare at købe en ny og skifte den med det samme. Det er også her, mange kommer til at gå for langt. Der er stor forskel på at udskifte en eksisterende afbryder og på at etablere noget nyt i den faste installation.
Den vigtigste regel er enkel. I Danmark er det lovligt for private at udskifte eller montere en eksisterende indendørs afbryder uden jord, men det er ikke tilladt at montere en ny afbryder eller stikkontakt i den faste installation, hvis der ikke har siddet én samme sted før, uden en autoriseret elektriker, som beskrevet af Sikkerhedsstyrelsen i deres vejledning om udskiftning af stikkontakt og afbryder.
Det betyder i praksis, at du må arbejde med det eksisterende frontmateriel i en bestående løsning. Du må ikke begynde at trække nye ledninger, lave nye forbindelser i væggen eller udvide installationen.
Det, de fleste overser
En afbryder er kun den synlige del af en større installation. Bag tangenten sidder klemmer, ledere og faste forbindelser, som skal være korrekte. Hvis du er i tvivl om, hvordan kredsen hænger sammen, eller hvis afbryderen indgår i noget mere komplekst, er det bedre at stoppe før første skrue løsnes.
Praktisk regel: Hvis opgaven ændrer mere end selve den eksisterende afbryder, er det ikke længere en simpel udskiftning.
I boliger møder man også tit afbrydere, der hænger sammen med andre funktioner i installationen. Hvis du for eksempel allerede har ustabil drift, blinkende lys eller fejl på styringen, kan det være tegn på et problem længere inde i kredsen. I de tilfælde giver det mening først at forstå, hvordan komponenterne spiller sammen, for eksempel i en forklaring af hvad et relæ er, før man overhovedet vurderer, om fejlen sidder i afbryderen.
Hvornår en hurtig løsning ikke virker
Det, der ikke fungerer godt, er halve gør-det-selv-løsninger. En ny tangent på en gammel og løs indsats løser ikke problemet. Det samme gælder, hvis afbryderen føles varm, knitrer eller har synlige tegn på slid bag fronten. Så er opgaven ikke længere kosmetisk.
Sikkerhed Først – Korrekt Forberedelse og Værktøj
Det mest kritiske ved montering af afbryder er ikke selve skiftet. Det er forberedelsen. En fejl her kan give stød, kortslutning eller skade på installationen.
En af de mest kritiske sikkerhedsregler ved montering af afbryder i Danmark er, at strømmen skal afbrydes i gruppetavlen på gruppeafbryderen, sikringsgruppen, automatsikringen eller på HPFI-afbryderen, og det er ikke nok blot at slukke på afbryderen i det pågældende rum, hvilket fremhæves i LK's vejledning om el-sikkerhed og hvad man selv må.
Sådan gør du installationen strømløs
Det rigtige forløb starter ved tavlen, ikke ved væggen.
Find den rigtige gruppe
Slå den relevante gruppe fra i eltavlen. Hvis du er i tvivl om, hvilken gruppe der forsyner afbryderen, så stop og få det afklaret.Afbryd ved tavlen
Brug gruppeafbryder, automatsikring, sikringsgruppe eller HPFI-afbryder. Det er denne afbrydelse, der gør arbejdet sikkert.Kontrollér derefter ved afbryderen
Før du rører ledninger eller klemmer, skal du verificere, at der ikke er spænding på installationen.
Sluk på tavlen først. Tjek derefter ved afbryderen. Den rækkefølge springer man ikke over.
Værktøj der faktisk giver mening
Du behøver ikke et stort værksted for at udskifte en eksisterende afbryder. Men du skal bruge ordentligt værktøj.
Isoleret skruetrækker
Bruges til frontskruer og klemmer. Den skal passe korrekt i skruehovedet, så du ikke ødelægger skruen.Spændingstester eller polsøger
Bruges til at kontrollere, at installationen er spændingsløs, før arbejdet går i gang.Afisoleringstang
Relevante kun hvis en leder skal renses korrekt op som led i en lovlig udskiftning. Hvis du opdager skadet isolation, skal du ikke fortsætte.Bidetang
Kan være nyttig til at rette en leder forsigtigt, men bør ikke bruges som erstatning for korrekt afisolering.
Stop ved de her tegn
Nogle fund betyder, at arbejdet skal afsluttes med det samme.
Revnet lederisolering
Hvis isoleringen er ødelagt, er det et klart faresignal.Møre eller stive ledninger
Det ses især i ældre installationer. De tåler sjældent at blive bearbejdet uden risiko.Sorte mærker eller varmepåvirkning
Det kan pege på en dårlig forbindelse længere inde.
Hvis lederisoleringen er revnet eller ødelagt, skal der kontaktes en autoriseret elektriker, som også fremhæves i den tidligere nævnte vejledning fra LK. Her er der ikke noget at “se tiden an” med.
Den Lovlige Udskiftning – Trin for Trin
Når installationen er gjort sikker, kan selve udskiftningen begynde. Det her gælder kun en-til-en-udskiftning af en eksisterende afbryder. Ikke ny placering, ikke ekstra funktioner og ikke ændringer i den faste installation.
Før du løsner noget
Start med at fjerne tangent og ramme forsigtigt. På mange LK FUGA-afbrydere kan det gøres uden vold, hvis man bruger det rigtige greb og en passende skruetrækker. Undgå at brække i plasten. Det giver ofte unødigt slid på materiellet.
Tag derefter et klart billede af ledningsplaceringen, før du løsner noget som helst. Det er den enkleste sikkerhed mod fejlmontering. Et godt foto er mere værd end en huskeseddel.
Et billede af den gamle tilslutning er ofte det, der redder en ellers enkel udskiftning.
Trin for trin ved udskiftning

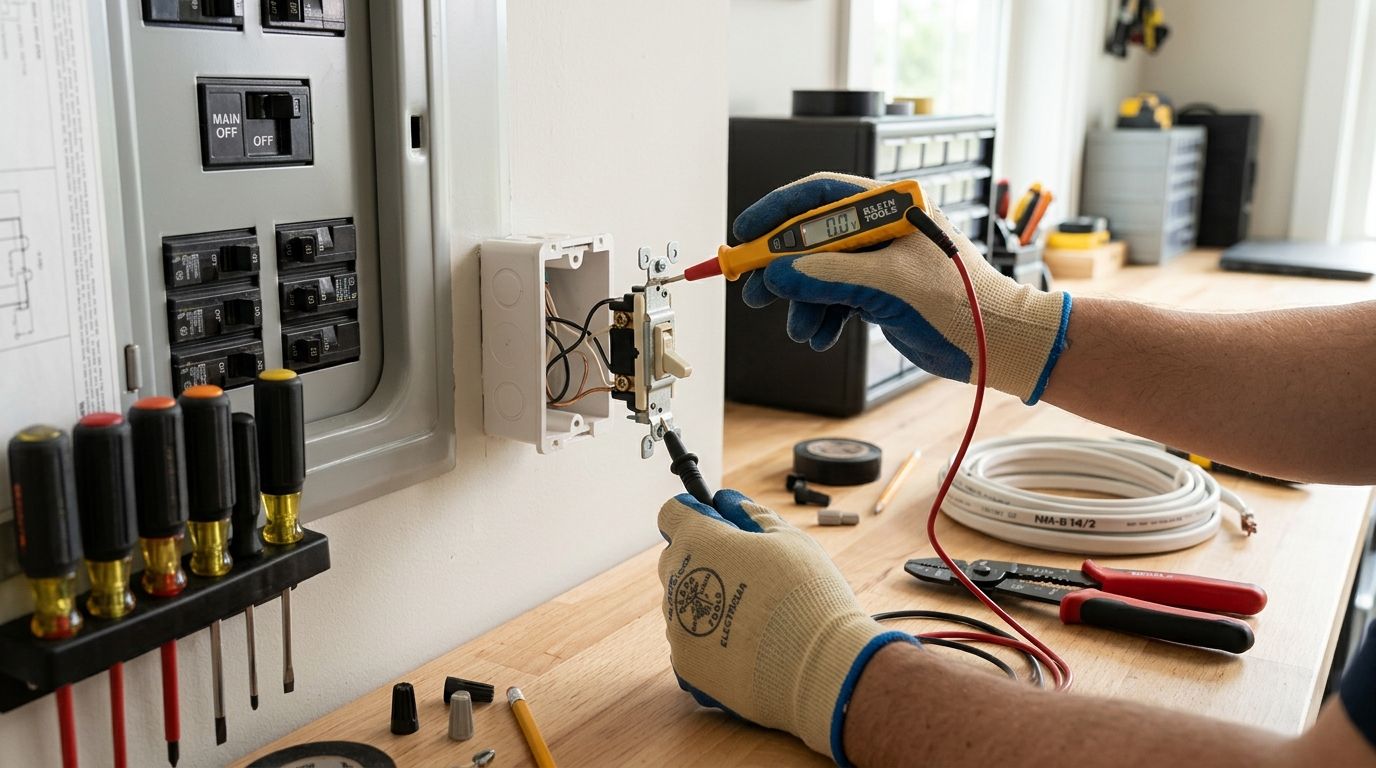

Kontrollér igen for spænding
Lav en sidste kontrol med spændingstester ved klemmerne. Ikke kun ved fronten.Løsn den gamle afbryder
Skru indsatsen fri og træk den forsigtigt frem, så du kan se ledninger og klemmer tydeligt.Flyt ledningerne én ad gangen
Hvis den nye afbryder er samme type, er det ofte den sikreste metode. Så minimerer du risikoen for at bytte rundt på forbindelserne.Montér den nye afbryder i samme konfiguration
Ledningerne skal sidde præcis som før. Ikke “næsten det samme”.Fastgør indsats, ramme og tangent
Når alt er monteret, skal afbryderen sidde plant og stabilt i dåsen.
Hvis du undervejs bliver i tvivl om forbindelserne, eller hvis den nye model ikke svarer til den gamle, skal du stoppe. Det samme gælder, hvis afbryderen indgår i et anlæg, hvor fejlstrømsbeskyttelsen eller tavlen opfører sig mærkeligt. I sådanne tilfælde er det ofte klogt at få overblik over hele beskyttelsen, for eksempel ved at læse om montering af HPFI-relæ, men selve arbejdet skal håndteres korrekt og lovligt.
Oversigt over almindelige ledningsfarver i Danmark
Farver hjælper, men de er ikke en garanti. Især i ældre installationer kan virkeligheden se anderledes ud end standarden.
| Ledningsfarve | Funktion | Typisk betegnelse på afbryder |
|---|---|---|
| Brun | Fase | L |
| Sort | Fase eller mellemleder | P, pil eller klemmebetegnelse afhængigt af typen |
| Blå | Nul | N |
| Gul/grøn | Beskyttelsesleder jord | Jordsymbol eller PE |
Tabellen er kun en praktisk pejling. Du må aldrig gå ud fra, at en farve automatisk betyder det samme i enhver ældre installation.
Hvad loven tillader, og hvad den ikke tillader
Det afgørende er ikke, om du teknisk føler dig i stand til opgaven. Det afgørende er, om arbejdet er lovligt. Som nævnt tidligere må private udskifte en eksisterende indendørs afbryder uden jord, men ikke etablere en ny afbryder i den faste installation, jf. Sikkerhedsstyrelsens vejledning.
Det, der virker, er en ren udskiftning af samme funktion samme sted. Det, der ikke virker, er at bruge udskiftningen som anledning til at udvide, ombygge eller “forbedre” installationen bagved.
Udfordringer og Særlige Afbrydere – Her Stopper Gør-Det-Selv Arbejdet
En almindelig enkelt afbryder er én ting. Særlige afbrydere er noget andet. Her begynder det område, hvor mange overvurderer, hvor enkelt opgaven er.
Korrespondanceafbrydere er et godt eksempel. Det er løsningen, hvor du kan tænde og slukke det samme lys fra to steder, typisk i en gang eller ved en trappe. Det ser ikke dramatisk ud udefra, men koblingen er mere følsom end ved en almindelig afbryder.
Hvorfor korrespondance giver problemer
Korrespondanceafbrydere kræver en specifik 3-klemme-kobling, hvor fejl i koblingsdiagrammet har en fejlsandsynlighed på 30 % blandt uautoriserede monterere ifølge faglige vurderinger, hvilket fører til ustabile lysfunktioner eller fuldstændig afbrydelse af kredsløbet, som beskrevet i Lavprisels guide om stikkontakt eller afbryder.
Det er præcis den type opgave, der ofte ser let ud på en skitse, men bliver rodet i en rigtig vægdåse med gamle ledninger, lidt trange forhold og en installation, der er ændret flere gange gennem årene.
Ældre installationer ændrer hele vurderingen
I ældre boliger møder man ofte stofledninger, sprød isolation eller ledere, der ikke tåler ret meget bevægelse. Der skal man ikke “bare lige” presse en ny indsats på plads.
Følgende forhold er klare stoptegn:
Gamle ledninger med skør isolation
De kan tage skade bare ved afmontering.Afbrydere med flere funktioner i samme dåse
Det øger risikoen for fejl, især når pladsen er trang.Koblinger du ikke kan aflæse sikkert
Hvis ledningsforløbet ikke er tydeligt, må man ikke gætte.
Det farlige er sjældent, at lyset ikke virker. Det farlige er den dårlige forbindelse, som først viser sig senere.
Det, der virker i praksis
Ved komplekse afbrydere virker det bedst at få fejlsøgt og monteret korrekt første gang. Især ved korrespondance, krydsningsafbrydere og gamle installationer er det vigtigt med en løsning, der både er lovlig og driftssikker. Her er det ikke fronten, men de skjulte forbindelser, der afgør resultatet.
Test, Fejlfinding og Danske Regler
Når den nye afbryder er samlet, skal strømmen tilbage på en kontrolleret måde. Gå tilbage til tavlen og indkobling den gruppe, du tidligere afbrød. Test derefter afbryderen roligt med den tilsluttede lampe eller lyskreds.
Hvis lyset tænder og slukker som det skal, og afbryderen føles mekanisk fast, er det et godt tegn. Hvis noget virker mærkeligt, skal du ikke begynde at eksperimentere med strøm på anlægget.
Enkel fejlfinding efter udskiftning
Det her er de få ting, du selv kan kontrollere ved en lovlig udskiftning:
Tjek lyskilden først
En defekt pære giver let en falsk mistanke om fejl i afbryderen.Afbryd strømmen igen før kontrol
Hvis noget ikke virker, skal installationen gøres spændingsløs igen, før du overhovedet åbner afbryderen.Se efter løs mekanisk montering
En skævt siddende indsats eller tangent kan give dårlig betjening uden at selve koblingen nødvendigvis er forkert.Kontrollér gruppen i tavlen
Hvis en sikring eller automatsikring er slået fra, er det et tegn på, at der skal ses nærmere på installationen.
Symptomer hvor du skal stoppe
Nogle fejl skal ikke undersøges videre som privat.
- HPFI-afbryderen slår fra
- Der kommer knitrelyde
- Lyset blinker eller virker ustabilt
- Afbryderen bliver varm
Hvis HPFI-afbryderen kobler ud i forbindelse med brug, er det ikke længere en almindelig justering. Så skal fejlen findes korrekt. Her kan det være relevant at læse om, hvorfor et HPFI-relæ slår fra, men selve fejlfindingen i installationen bør håndteres fagligt.
Når en afbryder opfører sig underligt efter montering, er det sjældent tidspunktet for flere forsøg. Det er tidspunktet for at stoppe.
De vigtigste danske regler i kort form
Eksisterende afbryder
Du må udskifte en eksisterende indendørs afbryder uden jord.Ny afbryder eller nyt punkt
Du må ikke etablere nyt punkt i den faste installation selv.Arbejde med spænding
Strømmen skal afbrydes ved tavlen. Ikke kun på vægkontakten.Skadet installation
Ved revnet isolation, varmepåvirkning eller uklare forbindelser skal en autoriseret installatør overtage.
Når du skal have hjælp af en autoriseret elinstallatør
Der er enkle opgaver, hvor en privat lovligt kan udskifte en eksisterende afbryder. Resten skal håndteres professionelt. Det gælder især, hvis du vil have en ny afbryder et sted, ændre på føringen, arbejde i eltavlen eller skifte til en mere kompleks løsning.
Det samme gælder ved korrespondanceafbrydere i ældre boliger. Mange DIY-entusiaster møder problemer med korrespondanceafbrydere, fordi ældre danske installationer ofte mangler de nødvendige ledninger mellem kontakterne, hvilket kræver, at en elektriker trækker nye kabler, en opgave der er ulovlig for private at udføre, som beskrevet hos Elviden i deres gennemgang af korrespondanceafbryder A og B.
Det er også her forskellen mellem en hurtig løsning og en holdbar løsning bliver tydelig. Korrekt udført el-arbejde handler ikke kun om, at lyset virker i dag. Det handler om, at installationen er sikker, lovlig og stabil over tid.
Bor du i København, Storkøbenhavn, Nordsjælland eller Midtsjælland, og er du i tvivl om din opgave er lovlig som gør-det-selv, så er det bedre at spørge en gang for meget end en gang for lidt. Torngaard ELTeknik hjælper med både små serviceopgaver, fejlfinding og lovlig montering, hvis opgaven kræver en autoriseret løsning.

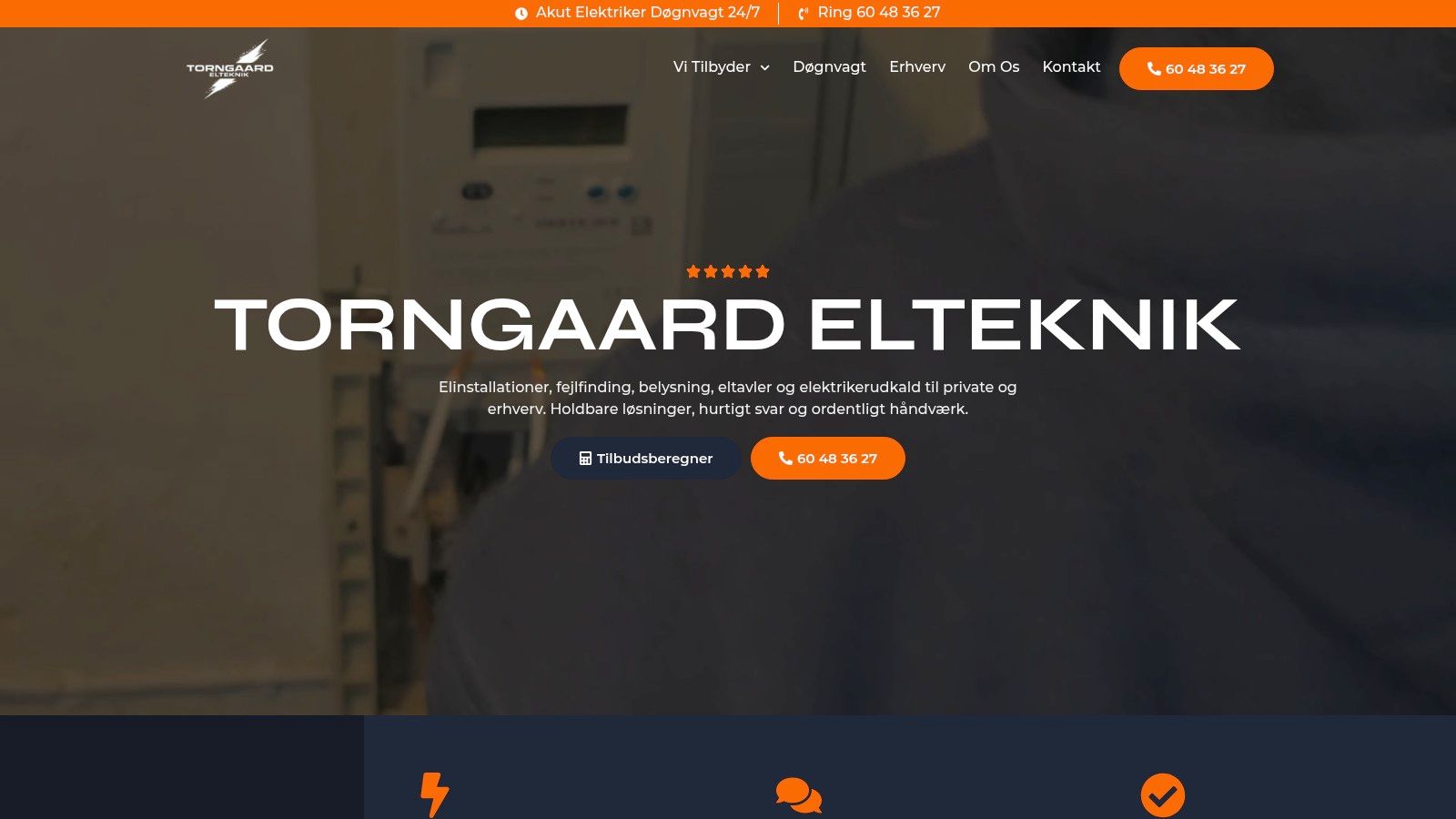

Har du en afbryder, der skal skiftes, eller er du i tvivl om installationen er sikker, kan du tage kontakt til Torngaard ELTeknik for en rolig vurdering og et uforpligtende tilbud. Det giver som regel den bedste løsning, især når der er gamle installationer, ustabil drift eller opgaver, der ligger uden for det lovlige gør-det-selv-område.
