Du står måske med en ældre eltavle, et relæ der slår fra, eller en renovering hvor elektrikeren nævner, at det er tid til montering af HPFI-relæ. For de fleste boligejere er det ikke selve relæet, der er svært at forstå. Det svære er at vide, om man bare skal have udskiftet én komponent, eller om installationen som helhed trænger til en bedre løsning.
Det er netop dér, den rigtige rådgivning gør en forskel. Et HPFI-relæ handler ikke kun om at få strømmen til at virke. Det handler om personsikkerhed, en lovlig installation og en eltavle, der også fungerer stabilt i en bolig med moderne elektronik.
Hvorfor et HPFI-relæ er afgørende for din sikkerhed
I mange boliger ser man stadig tavler, hvor resten af installationen har nogle år på bagen. Måske fungerer det hele egentlig fint i hverdagen. Men når der kommer nyere apparater til, som ladeudstyr, hvidevarer, ventilation eller andet følsomt udstyr, bliver det tydeligt, at den elektriske beskyttelse skal være i orden.

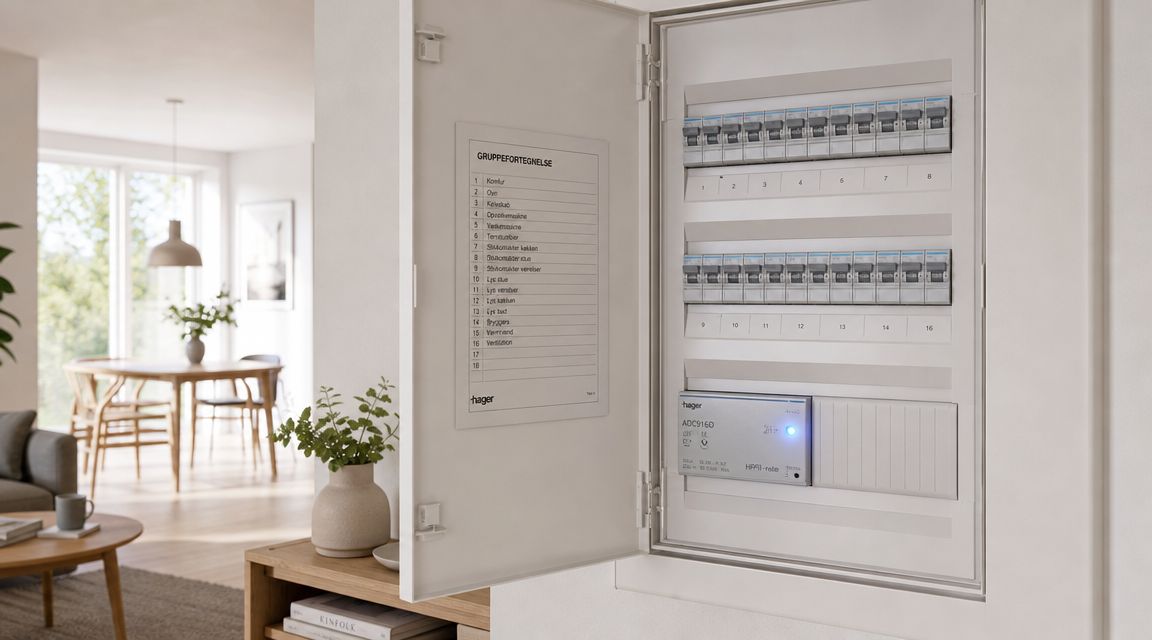

Et HPFI-relæ er den del af installationen, der overvåger fejlstrømme og afbryder hurtigt, hvis noget ikke er, som det skal være. Det er vigtigt, fordi fejlstrømme kan opstå i både faste installationer og tilsluttede apparater. Når relæet reagerer korrekt, reducerer det risikoen for elektrisk stød og brandrelaterede hændelser i den daglige brug af boligens el.
Det er ikke kun en god idé
I Danmark blev reglerne skærpet, så alle bygninger senest 1. juli 2008 skulle have mindst ét HPFI/HFI-relæ installeret, og ved nye installationer og udskiftning er HPFI-relæ i praksis blevet standarden. Det fremgår af den danske gennemgang af lovkrav til HPFI-relæ.
Det betyder i praksis, at opgaven ikke bare handler om komfort eller opgradering. Den handler også om, at installationen lever op til de krav, der gælder i Danmark.
Praktisk pointe: Hvis en tavle er gammel nok til stadig at have ældre løsninger eller uklare gruppeforhold, bør den vurderes samlet. Et nyt relæ løser ikke automatisk alle problemer i resten af installationen.
Hvad et HPFI-relæ gør i hverdagen
For en boligejer mærkes et velfungerende HPFI-relæ sjældent i dagligdagen. Og det er egentlig et godt tegn. Det sidder stille og gør sit arbejde, indtil der opstår en reel fejl.
Typiske situationer, hvor relæet har betydning, er blandt andet:
- Fejl i et apparat som udvikler en lækstrøm til jord
- Fugt i installationer ved for eksempel udendørs lamper eller kælderrum
- Skader på ledninger eller tilslutninger i ældre dele af boligen
- Belastning fra mange elektroniske apparater som stiller større krav til tavlen end før
Når man ser sådan på det, er montering af HPFI-relæ ikke en lille detalje. Det er en grundlæggende del af en sikker og moderne elinstallation.
Valg af det rigtige HPFI-relæ til din installation
Det er en udbredt misforståelse, at alle HPFI-relæer kan det samme. Det kan de ikke. Det rigtige valg afhænger af, hvad installationen skal beskytte, og hvilke belastninger der findes i boligen eller virksomheden.
I almindelige installationer vil man ofte tale om Type A som den typiske løsning. Ved udstyr, der kan skabe mere komplekse fejlstrømme, kan der være behov for en anden relætype, blandt andet i installationer med visse former for elektronik, invertere eller ladeudstyr. Det er en vurdering, der skal ske ud fra den konkrete tavle og de konkrete belastninger.
De tekniske krav der betyder noget i praksis
Et HPFI-relæ skal i Danmark typisk være dimensioneret til højst 30 mA nominel fejlstrøm og en udløsningstid på maksimalt 300 ms. Det fremgår af den tekniske gennemgang af regler for HPFI og HFI-relæer.
De tal er ikke bare teori. De fortæller, hvad relæet skal kunne yde for at give den nødvendige personbeskyttelse.
| Forhold | Hvad elektrikeren vurderer |
|---|---|
| Fejlstrøm | Om relæet passer til kravet om personbeskyttelse |
| Udløsningstid | Om relæet afbryder hurtigt nok |
| Samlet lækstrøm | Om installationen risikerer unødige udkoblinger |
| Belastningstype | Om almindelig relætype er nok, eller om installationen kræver en anden løsning |
Når relæet slår fra uden at der er en egentlig fejl i relæet
I boliger med meget elektronik ser man indimellem det, der i daglig tale kaldes unødige udkoblinger. Det sker, når summen af små lækstrømme fra mange apparater kommer for tæt på grænsen. Relæet gør altså i sig selv ikke noget forkert. Det reagerer bare på den samlede belastning, tavlen præsenteres for.
En driftssikker løsning handler derfor ikke kun om at montere et relæ. Den handler om at fordele belastningerne rigtigt og vælge en løsning, der passer til den måde installationen faktisk bruges på.
Det er også derfor, en erfaren elektriker ikke kun spørger, hvilket relæ der sidder i tavlen i dag. Der bliver også spurgt ind til forbrug, udvidelser og hvilke apparater der er koblet til.
Selve monteringen udført af en autoriseret elektriker
Når en elektriker møder op for at udføre montering af HPFI-relæ, starter arbejdet ikke med at skrue det gamle af og sætte et nyt på. Det starter med sikkerhed og vurdering.
Først afbrydes strømmen til tavlen, og det bliver kontrolleret, at installationen faktisk er spændingsløs. Det er et grundprincip. Man arbejder ikke på antagelser i en eltavle.
Tavlen bliver vurderet før noget udskiftes
Inden selve monteringen ser elektrikeren på tavlens opbygning. Er der plads nok på DIN-skinnen. Er føringsvejene for fase og nul logiske og forsvarlige. Er der tegn på slid, varme eller tidligere ombygninger, som gør opgaven større, end den først så ud.
I ældre tavler er det ofte ikke relæet alene, der afgør, hvor enkel opgaven er. Det er mindst lige så meget tavlens tilstand, mærkning og overblik.

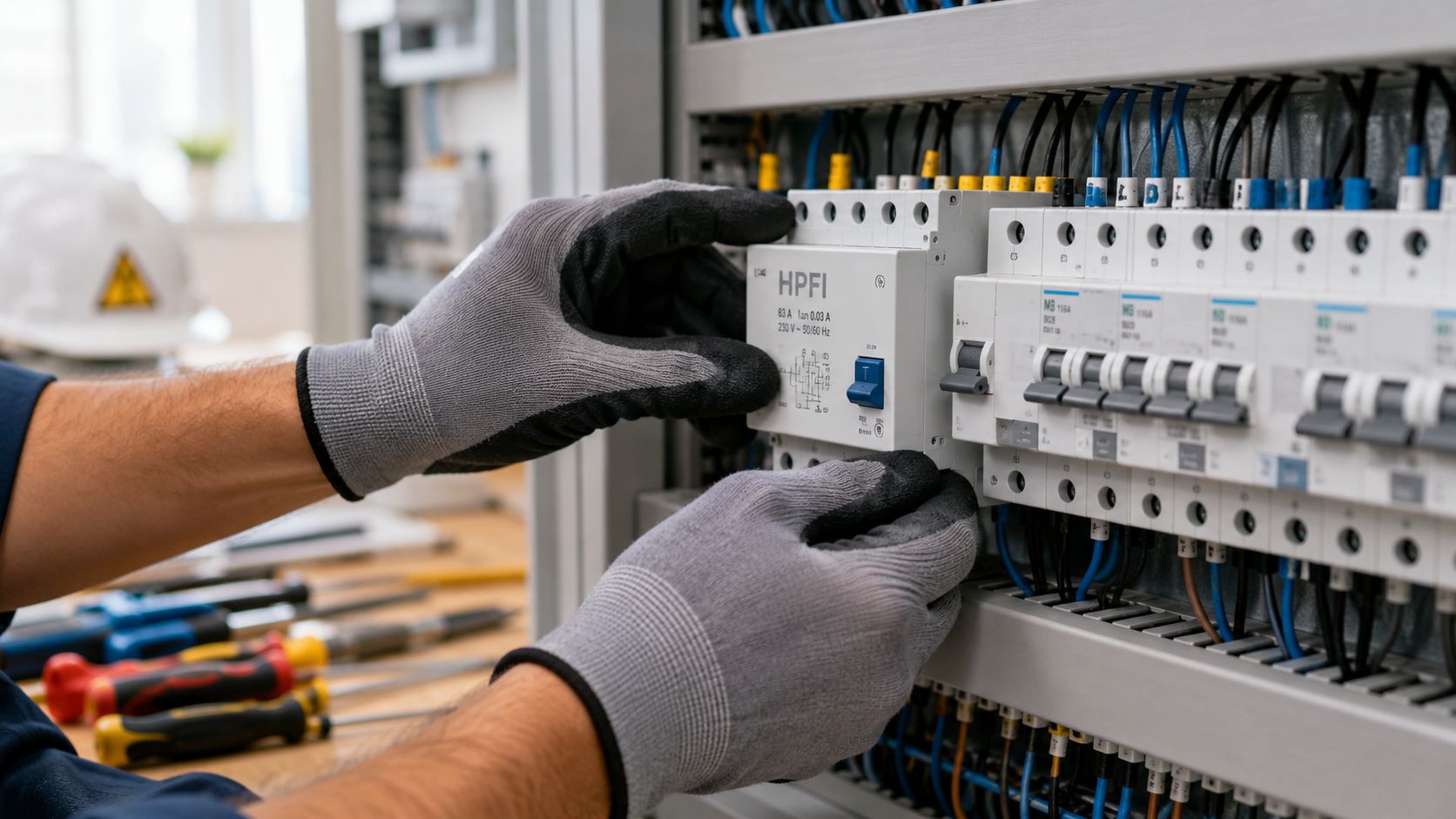

Sådan foregår den praktiske montering
Selve arbejdet udføres normalt i en fast rækkefølge:
Afbrydelse og kontrol
Tavlen gøres spændingsløs, og det verificeres med måleudstyr, at der ikke er spænding på de dele, der skal arbejdes på.Demontering af gammel komponent
Det eksisterende relæ eller den gamle løsning afmonteres forsvarligt, så kabler og forbindelser ikke beskadiges.Montering på tavlens skinne
Det nye HPFI-relæ monteres korrekt i tavlen, så det sidder mekanisk stabilt og passer til tavlens opbygning.Korrekt tilslutning af ledere
Fase og nul føres korrekt gennem relæet. Det er et punkt, hvor præcision betyder alt. Forkert føring giver fejl, ustabil drift eller manglende beskyttelse.Kontrol af kabelføring og tilspænding
En pæn tavle er ikke kun et spørgsmål om udseende. Ordentlig kabelføring gør det lettere at servicere installationen senere og reducerer risikoen for fejlforbindelser.
Det, der ser enkelt ud udefra, er ofte præcisionsarbejde i praksis. Små fejl i en tavle giver store problemer senere.
Hvorfor det ikke er gør-det-selv-arbejde
Montering af HPFI-relæ er autorisationskrævende arbejde. Det skyldes både sikkerheden og ansvaret for, at installationen virker korrekt bagefter. Hvis relæet er tilsluttet forkert, hjælper det ikke, at det er nyt. Så har man bare en installation, der ser opdateret ud uden nødvendigvis at være korrekt beskyttet.
Test og dokumentation der sikrer en lovlig installation
Et nyt HPFI-relæ er først en færdig løsning, når det er testet rigtigt. Mange kigger kun efter, om strømmen virker igen. Fagligt set er det ikke nok.
Efter monteringen bliver relæet kontrolleret både funktionelt og måleteknisk. Det sikrer, at det ikke bare kan koble ud, men at det også kobler ud korrekt.
To forskellige tests med hver sit formål
Den første kontrol er den enkle funktionstest på relæets testknap. Når man aktiverer testknappen, skal relæet falde. Det viser, at den mekaniske funktion reagerer.
Den anden kontrol er den vigtige. Her bruges et egnet måleinstrument til at simulere fejlstrøm og kontrollere, at relæet udløser inden for de krav, installationen skal leve op til. Det er den type måling, der adskiller et hurtigt udført stykke arbejde fra en installation, der er afleveret ordentligt.
Hvad kunden bør forvente efter arbejdet
Når arbejdet er lavet korrekt, bør der også være styr på det praktiske omkring tavlen:
- Korrekt mærkning af grupper så tavlen er overskuelig
- Tydelig identifikation af relæ og kredse så senere service bliver enklere
- Dokumentation for det udførte arbejde så det er klart, hvad der er lavet
- Gennemgang med kunden hvis der er forhold, man skal være opmærksom på fremover
En veldokumenteret installation er lettere at vedligeholde. Det er også en fordel ved senere ombygninger, fejlfinding og ejerskifte.
En tavle må gerne være enkel at forstå. Det er et kvalitetstegn, ikke en luksus.

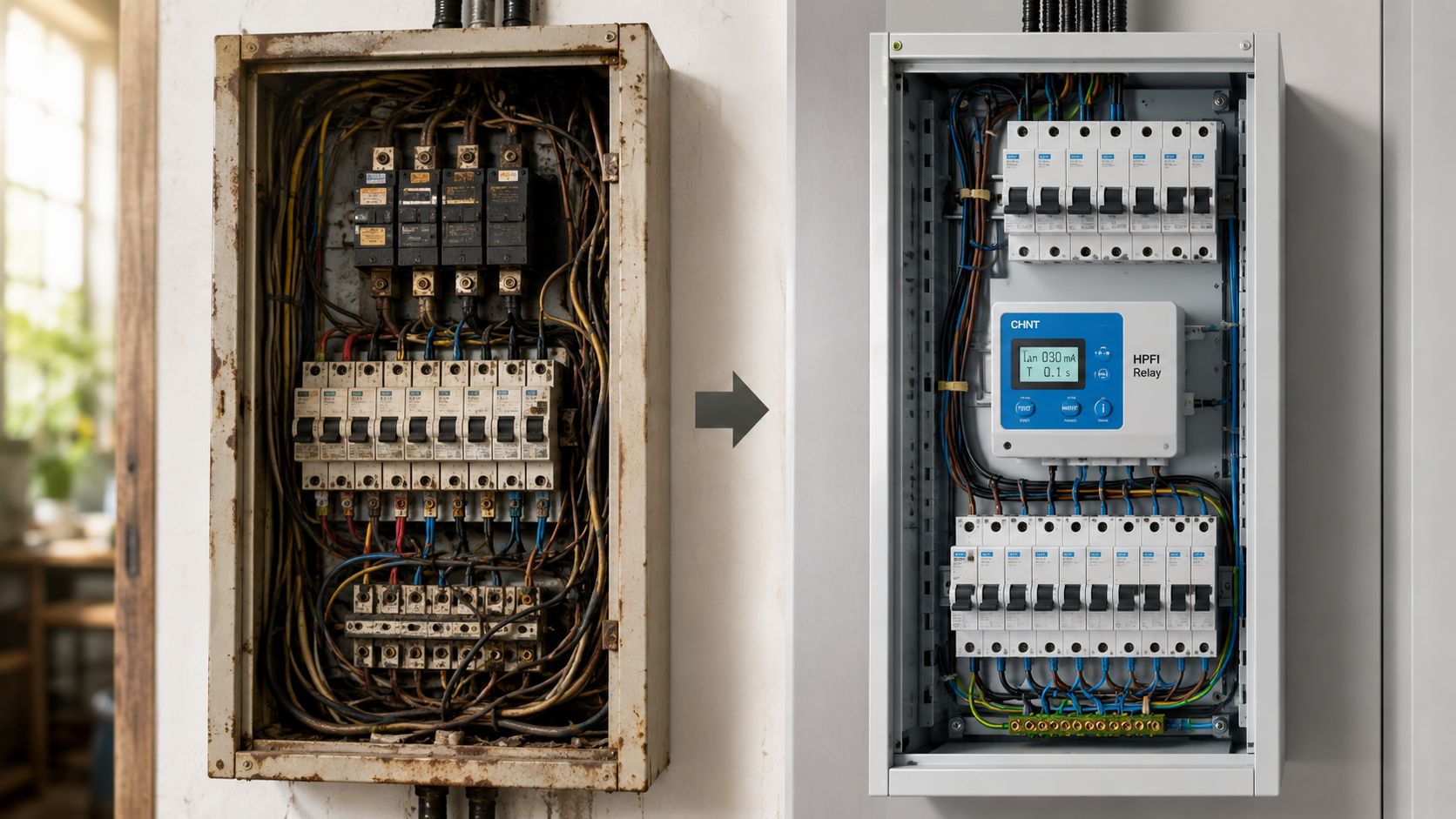

Kun HPFI-relæ eller en helt ny eltavle?
Det spørgsmål er mere relevant, end mange tror. I nogle tilfælde er det helt rigtigt at nøjes med montering af HPFI-relæ. I andre tilfælde bliver det en kortsigtet løsning, fordi resten af tavlen allerede er bagefter.
Ifølge teknisk materiale om tavlekonfiguration og HPFI-løsninger er spørgsmålet ofte større end selve relæet. I ældre ejendomme kan pladsmangel, antallet af faser eller tavlens generelle tilstand betyde, at en komplet udskiftning af eltavlen er den sikreste og mest økonomiske løsning på lang sigt.
Tegn på at tavlen bør opgraderes samlet
En samlet tavleopgradering kan være den rigtige løsning, hvis du kan nikke genkendende til flere af disse forhold:
Pladsen er brugt op
Der er ikke reel mulighed for udvidelse, selv om boligen senere skal have ladeboks, varmepumpe eller flere grupper.Tavlen er uoverskuelig
Ledningsføringen er rodet, grupperne er uklart mærket, eller tidligere ændringer gør det svært at gennemskue installationen.Installationerne er præget af alder
Materialer virker slidte, plastdele er sprøde, eller der ses tegn på tidligere nødløsninger.Grupperne passer dårligt til forbruget
Køkken, hårde hvidevarer og flere tunge belastninger ligger uhensigtsmæssigt fordelt.
Hvornår kun et nyt relæ giver mening
Der findes også mange tilfælde, hvor tavlen grundlæggende er sund, men hvor relæet bare er forældet eller skal udskiftes som led i opgradering. Hvis tavlen er ordentligt opbygget, har tilstrækkelig plads, og resten af installationen er i god stand, kan en ren relæudskiftning være fornuftig.
Det afgørende er, om man løser problemet eller blot udsætter det.
Hvis tavlen allerede er på kanten af det, den kan bære, er et nyt relæ sjældent hele svaret.
Når dit nye HPFI-relæ slår fra og hvornår du skal ringe
Det frustrerer mange, når et nyt HPFI-relæ begynder at slå fra kort efter installationen. Den naturlige tanke er ofte, at der må være noget galt med det nye relæ. I praksis er det tit det modsatte.
Hvis et nyinstalleret HPFI-relæ bliver ved med at koble ud, skyldes det ofte, at relæet korrekt identificerer en eksisterende fejl i installationen eller et defekt apparat. Det fremgår af den danske beskrivelse af fejlfinding ved HPFI-relæproblemer. Den egentlige årsag skal findes systematisk af en autoriseret elektriker.
Typiske årsager efter en ny montering
Fejlen kan ligge flere steder. Det kan være et apparat med skjult fejl, fugt i en udendørs installation, en ældre gruppe med lækstrøm eller en tavle, hvor belastningerne ikke er fordelt hensigtsmæssigt.
Det vigtige er, at man ikke konkluderer for hurtigt. Et relæ, der slår fra, fortæller ofte, at noget andet kræver opmærksomhed.
Hvornår det giver mening at få hjælp med det samme
Du bør kontakte en elektriker, hvis:
- Relæet slår fra gentagne gange uden et tydeligt mønster
- Hele boligen eller vigtige grupper mister strøm og problemet kommer igen
- Fejlen opstår efter regn, fugt eller brug af bestemte apparater
- Tavlen virker uklar eller gammel, og du ikke ved, hvilke kredse der hænger sammen
En systematisk fejlfinding sparer som regel både tid og irritation. Den finder den reelle årsag i stedet for kun at reagere på symptomet.
Et korrekt valgt, monteret og testet HPFI-relæ er en vigtig del af en sikker installation. Men den bedste løsning opstår først, når relæ, tavle og resten af installationen passer sammen.
