Du står måske i køkkenet en mørk morgen. Kaffemaskinen er død, ovnen er slukket, og du ender henne ved eltavlen for at trykke noget op igen. Det er en situation, mange kender, men de færreste ved egentlig, hvad komponenten i tavlen gør, eller hvorfor den er så vigtig.
Når nogen søger på hvad er et relæ, handler det ofte om mere end nysgerrighed. Det handler om at forstå, hvorfor strømmen pludselig forsvinder, hvad et relæ faktisk gør, og hvornår en fejl er et tegn på noget, der kræver en fagperson. I danske boliger er det især vigtigt, fordi ordet “relæ” både kan dække over en enkel styrekomponent og over det langt vigtigere HPFI-relæ, som er en central del af boligens sikkerhed.
Hvad er et relæ og hvorfor er det vigtigt?
Et relæ er i sin grundform en elektromagnetisk kontakt. Det betyder, at en lille styrestrøm kan bruges til at åbne eller lukke en anden kreds, så et svagt signal kan styre en større belastning. Det er selve grundideen, og den bruges mange steder i el-teknik.
For en boligejer bliver det først rigtig relevant, når man ser forskellen på en almindelig “tænd og sluk”-funktion og en sikkerhedsfunktion. Mange tænker på et relæ som en slags kontakt i tavlen. Det er ikke helt forkert, men det er heller ikke hele billedet.

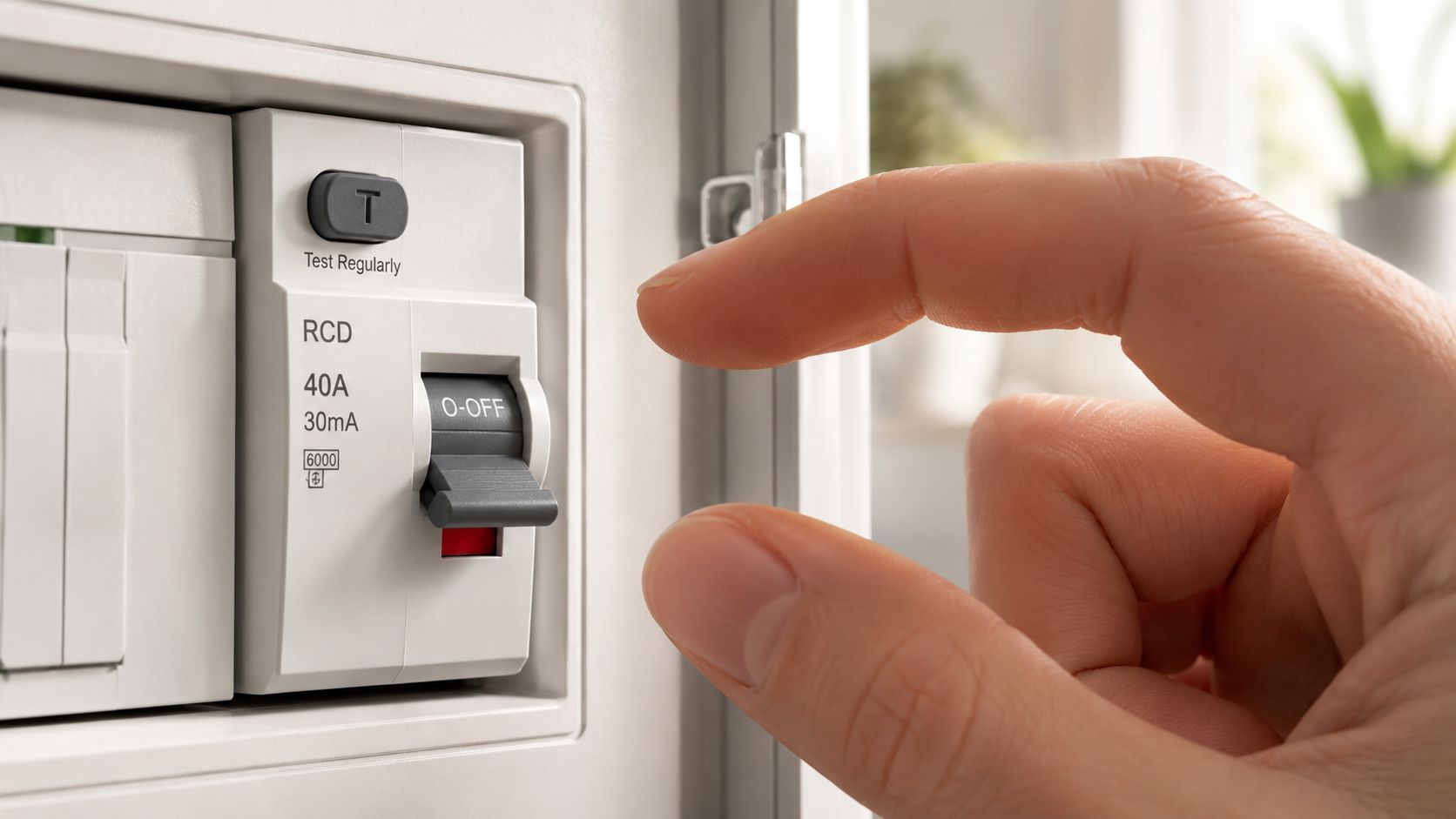

I danske installationer er det ofte HPFI-relæet, folk møder i praksis. Det er ikke bare en kontakt, men en sikkerhedskomponent, som holder øje med, om strømmen opfører sig korrekt. Hvis noget er galt, kobler det fra for at beskytte mennesker og installation.
Hvorfor bliver begrebet tit misforstået?
Det sker især af to grunde:
- Samme ord bruges om forskellige ting. Et almindeligt relæ i en styring har én opgave, mens et HPFI-relæ i tavlen har en helt anden og langt mere sikkerhedskritisk rolle.
- Man ser sjældent relæet arbejde. De fleste lægger først mærke til det, når noget ikke virker.
- Eltavlen virker utilgængelig. Mange kigger på tavlen og ser bare en række vippekontakter uden at kende forskellen på dem.
Praktisk tommelfingerregel: Hvis du kun husker én ting, så lad det være dette. Et relæ er en komponent, der styrer eller afbryder strøm, men i boligen er HPFI-relæet først og fremmest der for at beskytte dig.
Når du forstår dét, bliver det også lettere at forstå, hvorfor en strømafbrydelse ikke altid er et irritationsmoment. Nogle gange er det et tegn på, at sikkerheden faktisk virker, som den skal.
Sådan virker et relæ helt grundlæggende
Et relæ fungerer som en elektrisk mellemmand mellem det signal, der giver besked, og den strøm, der skal gøre arbejdet. Det bruges, når en lille styrestrøm skal få en anden kreds til at åbne eller lukke, uden at de to dele behøver at belaste hinanden direkte.
Inde i relæet sidder en spole, en bevægelig mekanisme og et sæt kontakter. Når der løber strøm gennem spolen, danner den et magnetfelt. Magnetfeltet trækker mekanismen til sig, og så skifter kontakterne position. Dermed bliver en anden kreds tændt eller slukket.

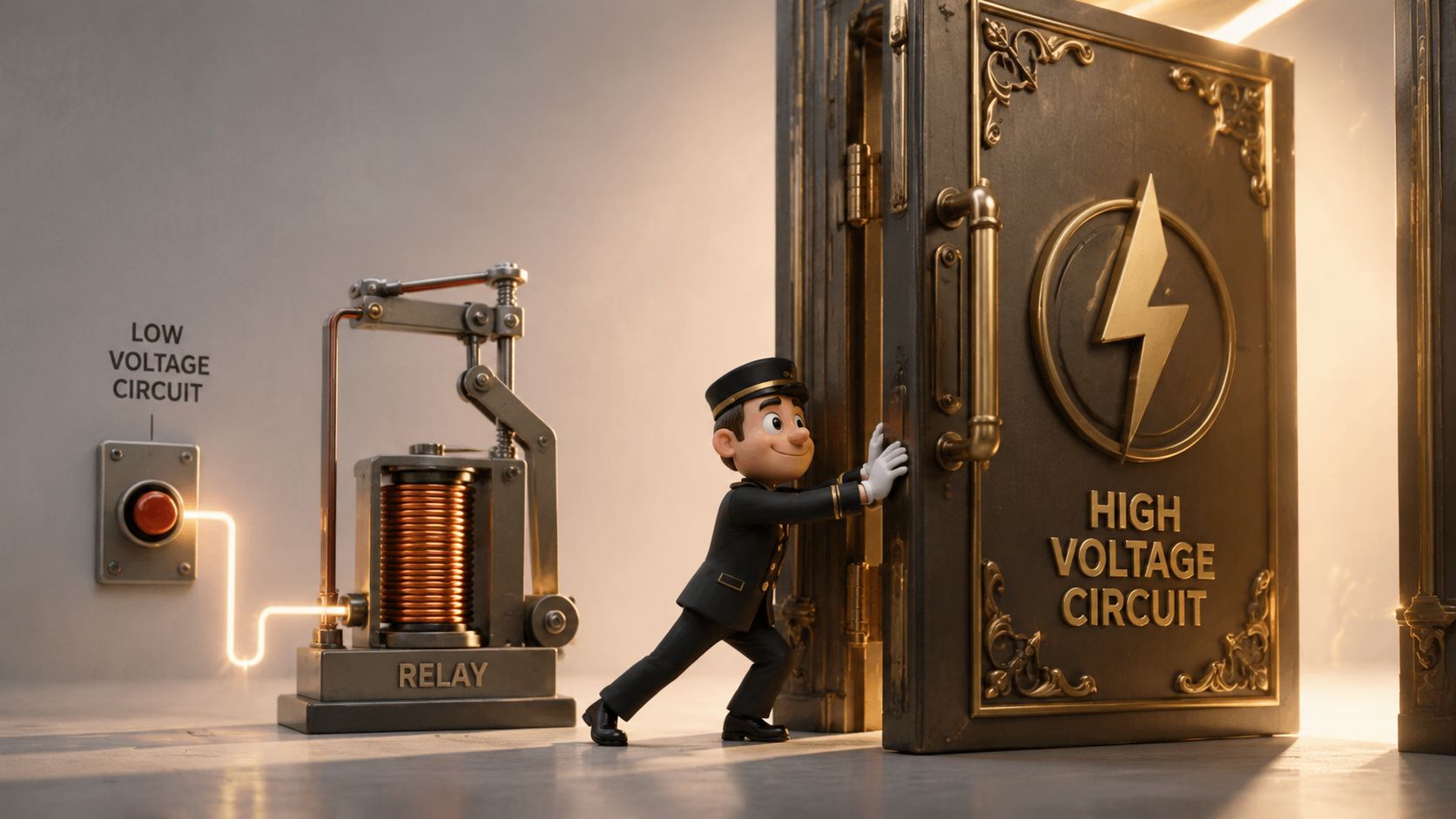

Det er samme grundprincip som en portvagt, der åbner en tung port, når den får et klart signal. Selve signalet er lille. Effekten på den anden side kan være større.
Et relæ er en elektrisk styret kontakt, hvor en lille styrestrøm får en anden kreds til at åbne eller lukke.
De tre dele du skal kende
Hvis du ser på relæet som tre faste led, bliver funktionen lettere at forstå:
- Spolen. Den modtager styrestrømmen og skaber magnetfeltet.
- Mekanismen. Den reagerer på magnetfeltet og flytter kontakten.
- Kontakterne. De åbner eller lukker den kreds, der skal styres.
Det er derfor, et relæ ofte bruges som adskillelse mellem styring og belastning. En trykknap, føler eller styring behøver kun at sende et lille signal. Relæet tager sig af selve skiftet i kredsen, så styredelen ikke skal føre hele belastningen.
Et praktisk eksempel er en styring, der skal starte en funktion med højere belastning end selve styresignalet kan klare. Her fungerer relæet som koblingspunkt. Det giver en mere kontrolleret løsning og skåner den del, der sender signalet.

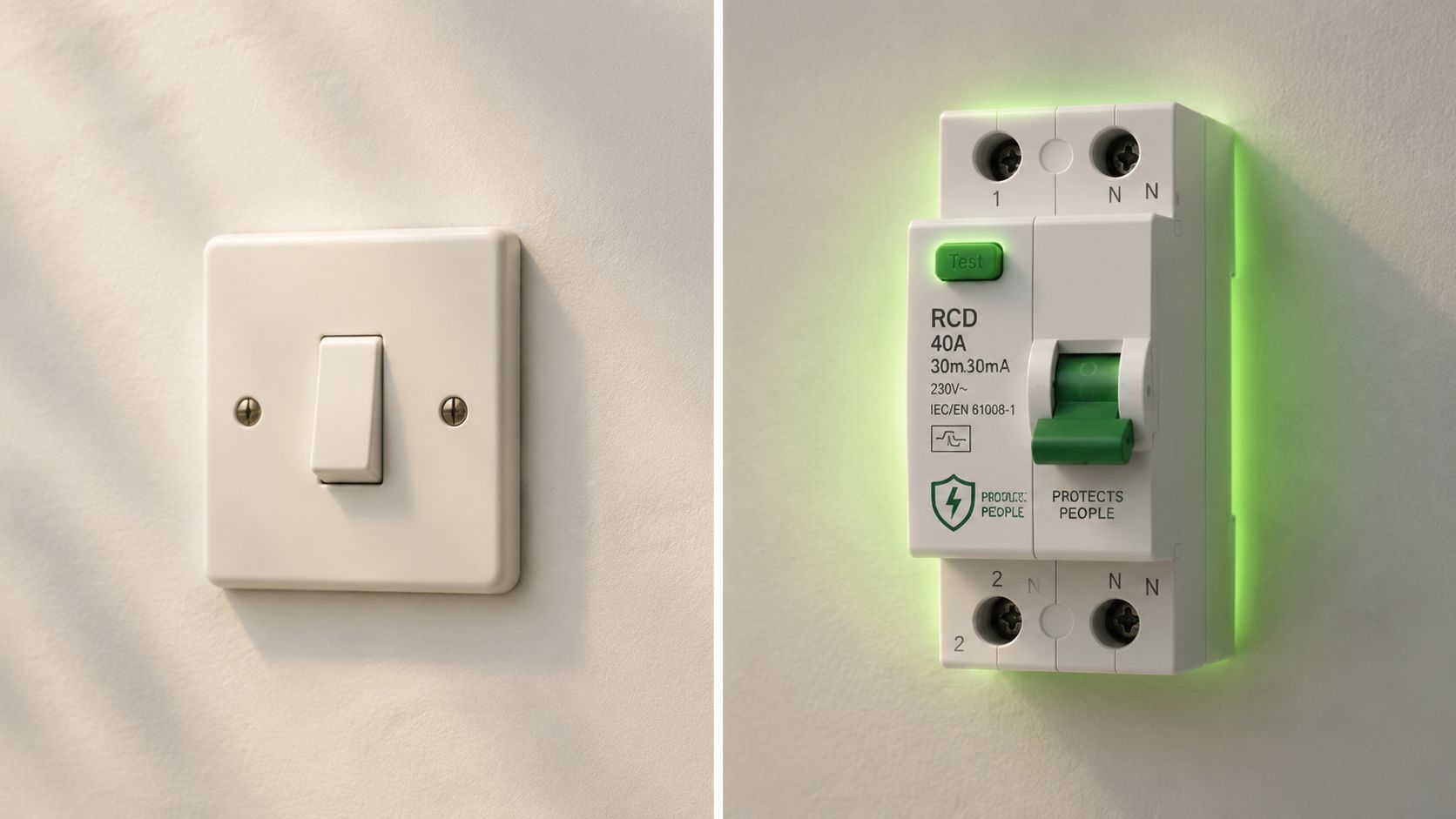

Her opstår forvirringen tit hos boligejere. En almindelig kontakt og et relæ kan begge tænde og slukke, men de gør ikke det samme. Kontakten betjenes direkte med hånden. Relæet reagerer på et elektrisk signal.
| Del | Hvad den gør |
|---|---|
| Spole | Modtager styrestrømmen |
| Magnetfunktion | Påvirker mekanismen |
| Kontakt | Åbner eller lukker den anden kreds |
Når du har det billede på plads, bliver det også lettere at forstå, hvorfor nogle relæer kun styrer en funktion, mens andre i boligen har en sikkerhedsopgave, du aldrig bør forsøge at omgå selv.
Fra simple relæer til livsvigtige HPFI-relæer
Du tænder for elkedlen, og pludselig går strømmen i store dele af huset. Det kan virke som en fejl i selve tavlen, men ofte er det et tegn på det modsatte. HPFI-relæet har opdaget, at strømmen ikke løber, som den skal, og derfor afbryder det for at beskytte mennesker mod stød.
Her ligger den praktiske forskel, som mange boligejere overser. Et almindeligt relæ bruges til at styre en funktion, for eksempel at tænde, slukke eller koble noget til. Et HPFI-relæ har en helt anden opgave. Det holder øje med, om noget af strømmen tager en forkert vej, og kobler ud, hvis der opstår en farlig fejlstrøm.
Det gør HPFI-relæet til en sikkerhedskomponent, ikke bare en smart afbryder.
Et simpelt relæ reagerer på et elektrisk signal. HPFI-relæet reagerer på uoverensstemmelser i installationen. Hvis strømmen, der løber ud, ikke svarer til den strøm, der kommer tilbage, afbryder det hurtigt. For en boligejer er pointen enkel. Når HPFI-relæet slår fra, er det ofte en advarsel om fejl i et apparat, en ledning eller selve installationen.
Hvad gør HPFI-relæet anderledes?
En almindelig kontakt eller et simpelt relæ hjælper med at styre strømmen. HPFI-relæet hjælper med at stoppe farlige situationer. Det kan for eksempel reagere, hvis et defekt apparat leder strøm et sted hen, hvor den ikke skal være, eller hvis der er en isolationsfejl i installationen.
Derfor kan et HPFI-relæ også slukke for flere grupper på én gang. Det er lavet sådan med vilje. Komfort må vige, når sikkerheden er truet.
HFI og HPFI bliver tit forvekslet
Mange tavler og boliger bærer stadig gamle betegnelser, og derfor møder man både HFI og HPFI i daglig tale. Forskellen er praktisk vigtig. HFI er den ældre type, mens HPFI er bedre egnet til moderne boliger med elektronik, opladere og apparater, som kan skabe andre typer fejlstrøm end de klassiske.
Det er også grunden til, at HPFI er den type, man normalt forventer i nyere danske installationer.
Kort fortalt
- Simpelt relæ styrer en funktion.
- HPFI-relæ beskytter mod fejlstrøm og elektrisk stød.
- HFI er en ældre løsning.
- HPFI passer bedre til moderne installationer.
Forvirringen opstår, fordi begge dele kan afbryde strøm. Men de gør det af to helt forskellige grunde. Det ene får noget til at ske. Det andet stopper noget farligt. Og hvis dit HPFI-relæ gentagne gange slår fra, er det et signal om at få en autoriseret elektriker til at finde årsagen i stedet for bare at tænde igen.
Relæer i din hverdag – her finder du dem
Når man først ved, hvad et relæ er, opdager man hurtigt, at det ikke er en sjælden komponent. Tværtimod. Relæer findes mange steder, også hvor man ikke lægger mærke til dem.
Det mest synlige eksempel i boligen er eltavlen, hvor HPFI-relæet sidder som en del af sikkerheden. Men relæ-princippet bruges også i en lang række andre sammenhænge, hvor en lille styring skal aktivere eller afbryde noget andet.
Typiske steder hvor relæer bruges
- I eltavlen. Her møder de fleste relæ-begrebet gennem HPFI-relæet, som har en sikkerhedsopgave.
- I styring af varme og pumper. For eksempel i tekniske løsninger, hvor en mindre styrefunktion skal aktivere en større belastning.
- I belysningsstyring. Særligt i mere avancerede løsninger, hvor lys styres centralt eller automatisk.
- I biler. Her bruges relæer blandt andet til funktioner, der skal tænde og slukke pålideligt.
- I hårde hvidevarer. Vaskemaskiner, køleskabe og andre apparater rummer ofte relæfunktioner inde i selve styringen.
Derfor ser du dem sjældent
Relæer er sjældent lavet for at blive set. De sidder bag dæksler, inde i apparater eller i tavler, hvor de bare skal fungere. Derfor er det helt normalt, at man først bliver opmærksom på dem, når en funktion stopper med at virke, eller når strømmen pludselig går.
For boligejere er pointen enkel. Et relæ er ikke en eksotisk reservedel. Det er en helt almindelig del af moderne el-systemer, også selv om det ofte arbejder i baggrunden.
Typiske fejl på relæer og hvornår du skal være opmærksom
De mest almindelige problemer viser sig ikke som “et relæ er gået i stykker” i ren form. Det, man mærker, er typisk symptomer. Strømmen går. Noget vil ikke tænde. Et HPFI-relæ slår fra igen og igen.
I boligen er det især gentagne udkoblinger af HPFI-relæet, man skal tage alvorligt. Det kan skyldes en fejl i et apparat, fugt, lækstrøm eller et problem i installationen. Et følsomt relæ er ikke nødvendigvis et dårligt relæ. Det kan være et relæ, der reagerer korrekt.
Ifølge Nettopowers guide til kontrol af HPFI-relæ er HPFI-relæet i danske boliginstallationer specificeret til at koble ud ved højst 30 mA fejlstrøm. Samme guide forklarer også, at HPFI kan håndtere pulserende jævnstrømme, og at det derfor passer bedre til moderne elektronik end et ældre HFI-relæ.
Det kan du selv gøre sikkert
Der er nogle få ting, en boligejer godt kan gøre uden at begynde på ulovligt eller risikabelt el-arbejde:
- Brug testknappen. Den er der for at kontrollere, om relæet reagerer.
- Sluk apparater og stik ud. Hvis HPFI-relæet bliver ved med at slå fra, kan du afbryde apparaterne og prøve igen.
- Tænd ét ad gangen. Så kan du nogle gange se, om et bestemt apparat udløser fejlen.
Det er vigtigt at forstå, at testknappen kun siger noget om selve relæets funktion. Den fortæller ikke nødvendigvis, hvor en eventuel fejl i installationen sidder.
Hvis et HPFI-relæ slår fra, og du kun kan få strøm igen ved at holde bestemte apparater slukket, så peger det ofte på en fejl, der skal undersøges nærmere.
Tegn på at du skal stoppe og ringe efter hjælp
Nogle symptomer skal man ikke eksperimentere med:
- Relæet vil ikke blive oppe. Det falder straks igen.
- Du hører lyde fra tavlen. Klik er normalt i nogle situationer, men usædvanlige lyde skal tages alvorligt.
- Der lugter brændt. Især lugt af varm plast eller svidning.
- Fejlen vender tilbage uden klar årsag.
- Du er i tvivl om, hvad der er sikkert at røre ved.
Det er her, grænsen går. Fejlfinding i tavlen og udskiftning af komponenter er ikke noget, man som privatperson skal begynde på. Sikkerheden i installationen afhænger netop af, at de rigtige dele virker korrekt.
Sikkerhed først – overlad el-arbejdet til en autoriseret elektriker
En eltavle kan se fredelig ud udefra. Bag dækslet sidder der dog komponenter, som både styrer strømmen i huset og beskytter mod farlige fejl. Det gælder især HPFI-relæet, fordi det ikke bare tænder og slukker som et almindeligt relæ. Det overvåger, om strømmen opfører sig, som den skal, og reagerer, hvis noget bliver farligt.
Det er en vigtig forskel at forstå. Et simpelt relæ fungerer som en elektrisk kontakt, der åbner eller lukker et kredsløb. HPFI-relæet har en anden opgave. Det skal afbryde hurtigt ved fejlstrøm, så risikoen for stød og skader på installationen bliver mindre. Derfor må man heller ikke behandle det som en almindelig komponent, man bare skifter efter forsøg og fejl.
Som nævnt tidligere er HPFI-relæet udviklet til moderne installationer og elektronik. For dig som boligejer betyder det noget helt praktisk. Hvis relæet slår fra, hvis det ikke kan blive oppe, eller hvis der er tvivl om tavlens tilstand, er det en opgave for en autoriseret elektriker.
Hvornår du altid skal kontakte en fagperson
Nogle situationer kræver professionel hjælp med det samme:
- Udskiftning i eltavlen skal udføres korrekt og sikkert.
- Tilbagevendende udfald skal undersøges systematisk, så man finder årsagen og ikke kun symptomet.
- Mistanke om fejl i ledninger, grupper eller tavle kræver måling og faglig vurdering.
- Ældre tavler eller gamle relætyper bør gennemgås, hvis anlægget ikke længere passer til boligens nuværende brug.
Det handler også om, at beskyttelsen skal virke hver gang. Ikke næsten rigtigt. Ikke midlertidigt. Rigtigt.
Mange boligejere kan godt teste, om et HPFI-relæ reagerer, og de kan observere, hvornår fejlen opstår. Selve arbejdet inde i tavlen er noget andet. Her kan en forkert tilslutning eller en forkert vurdering betyde, at beskyttelsen ikke virker, når der faktisk er brug for den.
Hvis du er i tvivl, er det bedste valg at få installationen gennemgået af en autoriseret elektriker. Det giver klarhed, og vigtigst af alt, en sikker løsning for både huset og dem, der bor i det.
