Du står måske med en ny ladeboks, en varmepumpe eller planer om solceller, og så dukker et ord op, som de færreste har haft brug for at kende før. Type B fejlstrømsafbryder. For mange lyder det som endnu et teknisk bogstav i eltavlen, men det er faktisk et ret praktisk spørgsmål.
For det handler ikke kun om, hvad der er “bedst”. Det handler om, hvad dit udstyr kræver, og om din nuværende beskyttelse stadig passer til den måde, moderne elektronik arbejder på.
Det er også her, forvirringen ofte opstår. Nogle får at vide, at de altid skal have en Type B. Andre hører, at en Type A er nok, hvis ladeboksen selv har indbygget 6 mA DC-overvågning. Begge dele kan være rigtige. Det afhænger af anlægget, fabrikantens anvisninger og hvordan resten af tavlen er bygget op.
Hvorfor taler alle pludselig om en Type B fejlstrømsafbryder
For få år siden tænkte de fleste boligejere ikke over andet end, om deres HPFI virkede. Så købte mange en elbil, fik installeret varmepumpe eller begyndte at se på solceller. Pludselig kom der nye ord ind i samtalen. Type A. Type F. Type B.
Det er ikke fordi el-sikkerhed er blevet mere kompliceret for sjov. Det er fordi installationerne i hjem og virksomheder har ændret karakter. Før var mange belastninger enkle. I dag indeholder meget udstyr elektronik, der omformer strømmen undervejs.
Det genkendelige scenarie
En kunde får sat en ladeboks op og spørger helt rimeligt, om den gamle HPFI i huset ikke bare kan klare opgaven. Det korte svar er, at det nogle gange kan den, men ikke altid.
Problemet opstår, når udstyr kan skabe fejlstrømme med en jævnstrømsdel. En almindelig fejlstrømsafbryder er ikke nødvendigvis bygget til at opdage den type “lækage” korrekt. Så er det ikke nok bare at have en fejlstrømsafbryder. Den skal også være den rigtige type.
Praktisk regel: Når nyt udstyr indeholder effektelektronik, skal man ikke kun spørge “er der fejlstrømsbeskyttelse?”, men også “kan den se den type fejl, udstyret kan lave?”
Hvorfor netop Type B er kommet i fokus
Type B er blevet relevant, fordi den kan detektere vekselstrøm, pulserende jævnstrøm og ren jævnstrøm, og derfor passer den til moderne installationer som elbilladere, varmepumper og frekvensomformere ifølge det danske erfa-materiale om fejlstrømsbeskyttelse fra ebm-papst om at undgå fejlkoblinger.
Det er den praktiske forklaring på, hvorfor du hører om Type B nu, selv om du måske aldrig har hørt om den før. Den gamle beskyttelse var lavet til en anden hverdag.
Det spørgsmål de fleste egentlig stiller
Når folk søger på Type B, vil de sjældent bare have en definition. De vil vide:
- Er den et krav i min installation?
- Er min nuværende HPFI nok?
- Kan ladeboksen selv klare DC-overvågningen?
- Betaler jeg for noget, jeg ikke behøver?
Det er gode spørgsmål. Og svaret er næsten altid, at man skal se på hele løsningen, ikke kun én komponent i kataloget.
Fra HPFI til Type B udviklingen i din el-sikkerhed
En ældre fejlstrømsafbryder er designet til de lækager, man kendte før. Men når lækagen ændrer form, som med moderne elektronik, kan den blive mindre effektiv.
HPFI har i mange år været den faste sikkerhed i danske boliger. Den holder øje med, om den strøm, der går ud, også kommer tilbage. Hvis noget tager en forkert vej, kobler den ud for at beskytte mennesker og installation.
Det fungerede fint i en tid, hvor belastningerne mest var varmelegemer, lys og almindelige motorer. I dag er der langt mere effektelektronik i huset. Elbilladere, invertere, varmepumper og frekvensomformere arbejder ikke kun med klassisk vekselstrøm. De kan også skabe fejlstrømme med en jævnstrømsdel, og det er her forskellen bliver vigtig.
En Type A kan klare meget, men ikke alt. Hvis der kommer en glat DC-fejlstrøm eller en DC-komponent, som påvirker den foranliggende beskyttelse, kan den blive mindre følsom. I praksis betyder det, at den sikkerhed, du regner med er der, ikke nødvendigvis reagerer som forventet.
Det er grunden til, at Type B er kommet ind i billedet. Den er lavet til at opdage de fejlstrømme, som følger med mere avanceret elektronik.
Udviklingen i Danmark
Udviklingen har været trinvis. Ifølge den historiske oversigt om fejlstrømsafbrydere i Danmark blev HPFI indført i takt med, at kravene til personbeskyttelse blev skærpet i boliger. Pointen er enkel. Beskyttelsen er blevet opdateret, efterhånden som installationerne er blevet mere komplekse.
Type B skal derfor ikke forstås som en erstatning for alt det gamle, men som en løsning til de steder, hvor udstyret stiller andre krav end før. Det er samme sikkerhedstanke, bare til en ny type belastning.
Det praktiske spørgsmål: Skal du altid vælge Type B?
Nej. Og det er her mange bliver i tvivl.
I nogle installationer er en Type B det rigtige valg, fordi selve kredsen eller apparatet kan give fejlstrømme, som kræver den brede detektion. I andre tilfælde er en Type A nok, hvis udstyret allerede har integreret 6 mA DC-overvågning. Det ser man ofte ved ladebokse, hvor producenten har bygget den funktion ind i selve enheden.
Det afgørende er altså ikke kun, hvad der sidder i tavlen. Du skal også se på, hvad apparatet selv overvåger. Hvis ladeboksen allerede håndterer 6 mA DC-beskyttelse korrekt, kan en Type A foran være den rigtige og mere fornuftige løsning. Hvis den funktion ikke findes, eller hvis installationen kræver bredere beskyttelse, kan Type B være nødvendig.
Det er også derfor prisen på en Type B ikke bør vurderes isoleret. Spørgsmålet er ikke kun, om Type B er bedre. Spørgsmålet er, om den er nødvendig i netop din løsning.
Hvorfor forskellen betyder noget i virkeligheden
Et konkret eksempel er Doepke MI Type B, som er lavet med en 6 mA grænseværdi og fås i flere strømstørrelser. Pointen med den type løsning er at forhindre, at en foranliggende Type A påvirkes af DC-komponenter og mister sin funktion.
Det gør forskellen mere jordnær. Der er ikke bare tale om nye bogstaver på fronten. Der er tale om, hvilken type fejl udstyret faktisk kan skabe, og om beskyttelsen passer til den virkelighed.

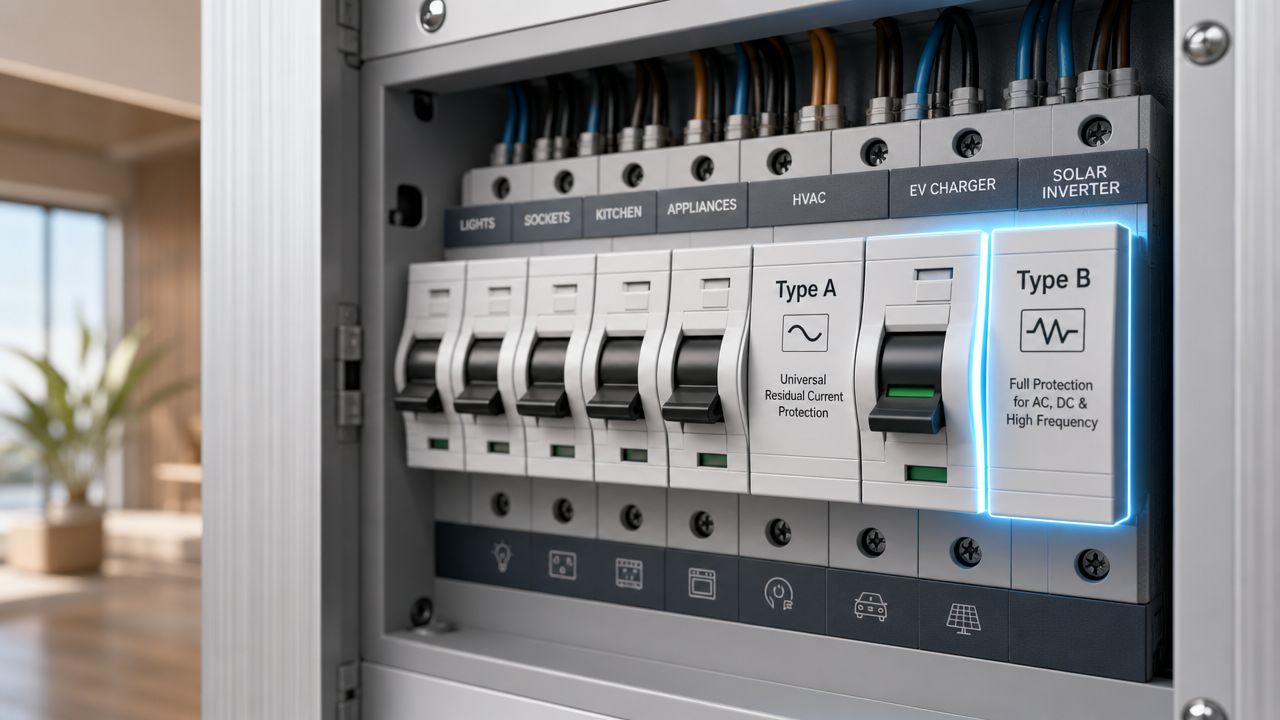

Forskellen på fejlstrømsafbryder Type AC, A, F og B
Hvis bogstaverne virker forvirrende, er du ikke alene. Den nemmeste måde at læse dem på er som et hierarki. Jo længere du bevæger dig op, jo flere typer fejlstrømme kan enheden håndtere.
Sammenligning af fejlstrømsafbrydere RCD
| Type | Detekterer AC fejlstrøm (vekselstrøm) | Detekterer pulserende DC fejlstrøm | Detekterer glat DC fejlstrøm (jævnstrøm) | Typisk anvendelse |
|---|---|---|---|---|
| AC | Ja | Nej | Nej | Enkle belastninger uden særlig effektelektronik |
| A | Ja | Ja | Nej | Almindelige installationer og mange moderne kredse |
| F | Ja | Ja | Ikke som egentlig Type B-beskyttelse | Udstyr med mere kompleks elektronik i udvalgte anvendelser |
| B | Ja | Ja | Ja | Elbilladere, varmepumper, frekvensomformere og andet udstyr med risiko for DC-fejlstrømme |
Tabellen viser hovedforskellen. Type B dækker bredest. Det er derfor, den bliver relevant, når installationen ikke længere kun består af traditionelle forbrugere.
Hvad de forskellige typer betyder i praksis
Type AC er den enkle variant. Den passer til klassiske AC-fejlstrømme. I moderne installationer er den sjældent det, man først tænker på, når der er tale om elektronik-tunge belastninger.
Type A er den type mange kender fra almindelige installationer. Den kan håndtere vekselstrøm og pulserende DC-fejlstrøm, og den er derfor væsentligt mere anvendelig i moderne boliger end AC-typen.
Type F ligger mellem A og B. Den nævnes ofte, når der er mere avanceret elektronik, men hvor man stadig ikke er oppe i det fulde behov for Type B. I praksis er det en type, der kræver, at man læser fabrikantens anvisninger nøje.
Type B er den brede løsning. Den kan registrere både AC, pulserende DC og glat DC. Det er netop den egenskab, der gør den relevant til installationer med strømformerelektronik.
En enkel huskeregel
Tænk sådan her:
- AC ser den traditionelle fejl.
- A ser mere end AC.
- F er til særlige mellemtilfælde.
- B er typen, man vælger, når udstyret kan lave de DC-fejl, som de andre ikke sikkert håndterer.
Hvis udstyret kan sende en “glat” jævnstrømsfejl tilbage i installationen, er det ikke nok bare at vælge efter vane. Så skal typen passe til fejlbilledet.
Hvor folk ofte går galt
Den mest almindelige misforståelse er, at højere pris automatisk betyder bedre valg. Det gør den ikke. Den rigtige løsning er den, der matcher belastningen, tavlens opbygning og fabrikantens krav.
Den næstmest almindelige misforståelse er, at alle elbilsladere eller varmepumper kræver præcis det samme. Det gør de ikke. Nogle apparater er afhængige af ekstern Type B-beskyttelse. Andre er designet, så en Type A kan bruges foran, fordi apparatet selv håndterer DC-overvågningen.
Hvornår er en Type B fejlstrømsafbryder nødvendig i praksis
Du får sat en ny ladeboks op ved huset. Elektrikeren spørger, om der skal sidde en Type B i tavlen, eller om en Type A er nok. Det lyder som en lille detalje, men det er ofte det spørgsmål, der afgør, om du betaler for den rigtige beskyttelse eller for meget.
I praksis dukker behovet op ved anlæg med effektelektronik. Det gælder især elbilladere, varmepumper, solcelleinvertere og frekvensomformere. Den type udstyr kan skabe fejlstrømme, som ikke ligner de mere traditionelle fejl, man ser i en almindelig boliginstallation.
Det praktiske spørgsmål er derfor ikke bare, hvad en Type B kan. Spørgsmålet er, om dit udstyr faktisk kræver den, eller om en Type A er tilstrækkelig, fordi apparatet selv overvåger DC-fejlstrøm.

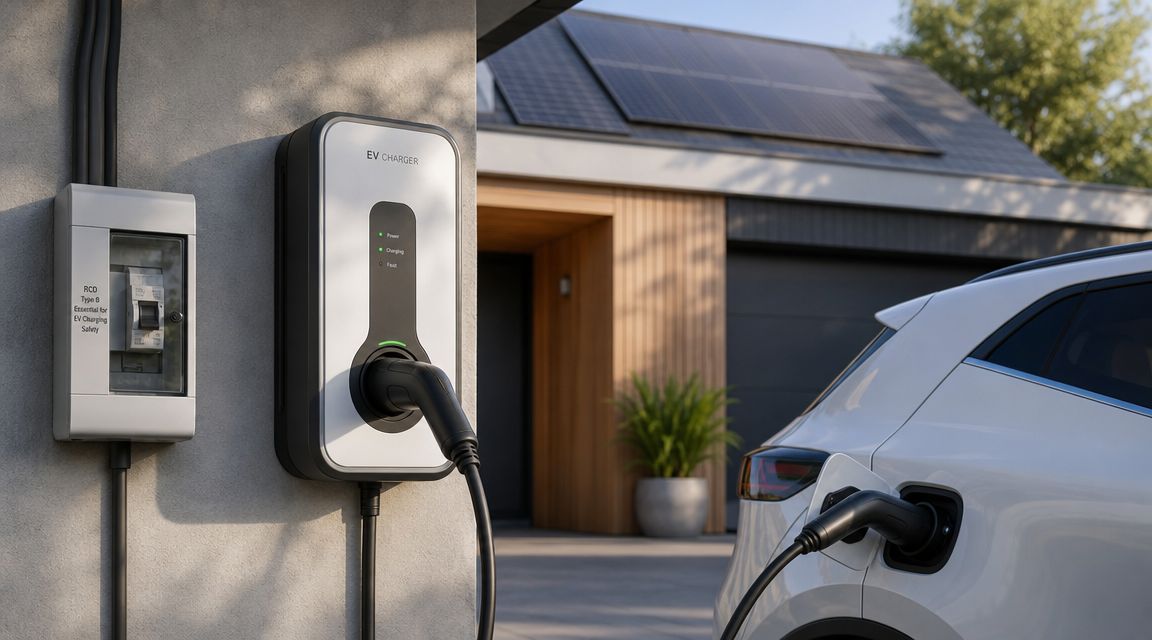

Elbilladeren er det sted, hvor tvivlen oftest opstår
Her er en enkel måde at forstå det på. En fejlstrømsafbryder fungerer som et filter, der skal opdage forskellige slags lækager. En Type A fanger nogle typer. En Type B fanger flere, også de glatte DC-fejlstrømme, som kan komme fra moderne kraftelektronik.
Ved elbilopladning er det netop den forskel, der betyder noget. Hvis ladeudstyret kan sende en glat DC-fejlstrøm tilbage i installationen, kan en almindelig Type A blive påvirket, så den ikke beskytter som forventet.
Derfor ender mange med at tro, at der altid skal vælges Type B ved en ladeboks. Så enkelt er det ikke.
Her er den afgørende skillelinje
En separat Type B fejlstrømsafbryder er typisk nødvendig, når ladeboksen eller apparatet ikke selv har den DC-beskyttelse, som installationen kræver.
En Type A kan være nok foran udstyret, når apparatet har integreret 6 mA DC-overvågning, og producentens anvisninger tydeligt siger, at den løsning må bruges.
Det er den nuance, der giver mening i praksis. Du køber ikke en Type B for en sikkerheds skyld, hvis apparatet allerede overvåger den del korrekt. Omvendt sparer du ikke rigtigt penge ved at vælge Type A, hvis udstyret i virkeligheden kræver ekstern Type B. Så er løsningen bare forkert.
Tre situationer, som ofte afgør valget
1. Ladeboks uden indbygget 6 mA DC-beskyttelse
Her vil en Type B ofte være den rigtige løsning i tavlen. Beskyttelsen skal så håndtere både de almindelige fejlstrømme og de glatte DC-fejl, som ladeudstyret kan give.
2. Ladeboks med dokumenteret 6 mA DC-overvågning
Her kan en Type A foran ladeboksen være tilstrækkelig. Det kræver, at producentens dokumentation er klar, og at resten af installationen passer til løsningen.
3. Eksisterende tavle, ældre installation eller flere belastninger på samme område
Her ser man ikke kun på ladeboksen. Man vurderer også tavlens opbygning, de øvrige kredse og om beskyttelsen stadig bliver korrekt, når den nye belastning kobles på.
Det er grunden til, at to ladebokse, som ligner hinanden på væggen, godt kan kræve to forskellige løsninger i tavlen.
Den rigtige beslutning starter ved fabrikantens anvisninger og ved en gennemgang af den konkrete installation. Ikke ved prisskiltet på selve fejlstrømsafbryderen.
Varmepumper, solceller og frekvensomformere
Det samme princip gælder her, men vurderingen bliver ofte mere teknisk. Udstyr med inverter eller frekvensomformer kan have et fejlbillede, som gør Type B nødvendig. I andre tilfælde peger fabrikantens anvisning på en anden løsning.
En installatør ser typisk på fire ting:
- Hvad producenten kræver
- Om anlægget indeholder inverter eller anden kraftelektronik
- Hvordan kredsen er placeret i tavlen
- Hvordan beskyttelsen spiller sammen med resten af installationen
Det sidste bliver tit overset. En Type B er ikke automatisk det bedste valg, bare fordi den kan mere. Det bedste valg er den løsning, der passer til udstyrets fejlmuligheder og til den måde, installationen er bygget op på.
Hvis man skal koge det ned til én tommelfingerregel, er den her: Vælg Type B, når apparatet eller fabrikantens krav gør den nødvendig. Vælg ikke Type B blindt, hvis en Type A med korrekt integreret 6 mA DC-beskyttelse i apparatet dækker opgaven fuldt ud.
Krav og regler for installation i Danmark
Når man taler om fejlstrømsbeskyttelse, er det ikke et område, hvor man bare vælger det, der “lyder fornuftigt”. Valget skal passe til reglerne, installationens belastning og fabrikantens dokumentation.
Sikkerhedsstyrelsen lægger vægt på, at valg af RCD afhænger af installationens art og belastning. Det giver god mening i praksis. En almindelig boligkreds og en ladeinstallation er ikke nødvendigvis samme opgave, selv om de begge sidder i samme bygning.
Det er ikke kun typen der skal passe
En Type B skal også dimensioneres rigtigt. Danske produktkilder beskriver Type B-afbrydere i gængse mærkestrømme som 40 A og 63 A, ofte som 4-polede enheder til 400 V systemer. Hos Schneider Electric findes også en 4-polet, 80 A, 30 mA, klasse B enhed med spændingsdata på 230/400 V, 440 V AC og 4 kV isolationsniveau, som nævnt i dansk produktomtale hos Vanpee om Doepke MI RCD Type B.
Det viser noget vigtigt. Man vælger ikke bare “en Type B”. Man vælger den korrekte Type B til forsyning, poltal og belastning.
Hvad en autoriseret installatør vurderer
Når en fagmand projekterer løsningen, bliver der typisk set på flere ting på én gang:
- Mærkestrømmen skal passe til den samlede belastning.
- Poltallet skal passe til installationens forsyning.
- Udløserstrømmen skal passe til den ønskede beskyttelse.
- Forankoblet selektivitet skal tænkes ind, så beskyttelserne arbejder sammen.
Det er netop derfor, dette er autorisationskrævende arbejde. Der er flere lag i vurderingen end blot at udskifte en komponent.
Reglerne er ikke lavet for at gøre installationen besværlig. De er lavet for, at beskyttelsen faktisk virker, når der opstår en reel fejl.
Den danske kontekst
I Danmark er fejlstrømsbeskyttelse en fast del af den samlede sikkerhed i boliger og erhverv. Når nye teknologier kommer ind i tavlen, følger kravene og vurderingerne med. Det er også grunden til, at en løsning, der var helt fin til et klassisk husforbrug, ikke automatisk er nok til ladeinfrastruktur eller andet elektronik-tungt udstyr.
Få professionel rådgivning om den rigtige løsning
En Type B fejlstrømsafbryder er ikke mystisk, når man først skærer det ind til benet. Den er en sikkerhedskomponent, der er lavet til at opdage flere typer fejlstrømme end de mere almindelige typer.
Det afgørende spørgsmål er ikke, om Type B generelt er “bedre”. Det afgørende er, om dit udstyr kræver den, eller om en Type A sammen med indbygget 6 mA DC-beskyttelse i apparatet er den rigtige løsning.
Når det kan betale sig at få det vurderet ordentligt
Hvis du står med en ny ladeboks, varmepumpe eller en tavle, der skal opgraderes, er der god grund til at få en konkret vurdering. Det sparer dig for to klassiske fejl:
- At vælge for lidt beskyttelse, så installationen ikke matcher udstyret
- At vælge for meget, selv om fabrikantens løsning kunne have været mere enkel
Begge dele ser man i praksis.
Det du bør have afklaret
Før man beslutter sig, bør man have svar på:
- Hvad kræver producenten af det konkrete udstyr?
- Er der indbygget 6 mA DC-overvågning i ladeboks eller apparat?
- Hvordan er den eksisterende tavle opbygget?
- Skal der samtidig tages højde for andre belastninger i installationen?
Hvis du er i tvivl om, hvilken løsning der passer til din bolig, virksomhed eller ejendom, kan du tage fat i Torngaard ELTeknik for en rolig faglig vurdering. De hjælper private og erhverv i København, Storkøbenhavn, Nordsjælland og Midtsjælland med lovlige og driftssikre installationer, både ved nye anlæg, tavleopgraderinger og fejlfinding.
Det er den bedste måde at finde ud af, om du reelt har brug for en Type B, eller om en korrekt projekteret Type A-løsning er nok.
