Du står måske med en tavle, der egentlig “virker”, men hvor der indimellem er små tegn på, at noget ikke er helt, som det skal være. En gruppe falder uden klar forklaring. Lyset blinker kort. En maskine stopper uventet. Eller der er bare en nagende tvivl om, hvad der gemmer sig bag dækslet i en tavle, som har kørt trofast i årevis.
Det er netop dér, termografi giver mening. Ikke som et smart billede til en rapportmappe, men som en praktisk måde at se belastede forbindelser, skæve belastninger og begyndende fejl, før de udvikler sig til driftsstop eller i værste fald brand. Når termografi af eltavler udføres korrekt, giver det et reelt beslutningsgrundlag for vedligehold og udbedring. Når det udføres forkert, giver det let falsk tryghed.
Hvorfor din eltavle kan have skjulte problemer
Mange fejl i en eltavle kan ikke ses med det blotte øje. En forbindelse kan være løs, uden at der er tydelige misfarvninger. En komponent kan være presset, uden at den endnu er brændt af. Og en belastning kan være skæv, uden at nogen opdager det i daglig drift.
Det er derfor, mindre tegn ofte bliver overset. En sikring, der springer en gang imellem, bliver måske betragtet som irriterende, men ufarlig. Et kort blink i belysningen bliver forklaret med “noget i nettet”. I praksis er den slags værd at tage alvorligt, især hvis det gentager sig. Hvis du oplever udfald i dele af installationen, kan det være nyttigt først at læse om hvad du gør, når strømmen er gået i dele af huset.
Varme er ofte det første advarselstegn
Elektriske fejl afslører sig tit som varme, længe før de bliver til synlig skade. Det gælder især i samlinger, klemmer, sikringsholdere og belastede komponenter. Når modstanden stiger et sted, stiger temperaturen ofte også.
Det er ikke altid dramatisk. Tværtimod starter mange problemer stille. Tavlen passer sit arbejde. Driften fortsætter. Men temperaturen fortæller, at noget er på vej i den forkerte retning.
Praktisk regel: En tavle kan godt fungere og stadig have fejl, der kun viser sig under belastning.
Problemet er sjældent selve billedet
Det afgørende er ikke, om nogen kan tage et varmebillede. Det afgørende er, om målingen bliver udført under de rigtige forhold, og om fundene bliver vurderet el-fagligt. En tavle uden reel belastning kan se pæn ud på kameraet og stadig gemme på et problem, der først viser sig, når anlægget arbejder normalt.
Det er også derfor, termografi ikke bør betragtes som en hurtig rundgang med et kamera. Værdien ligger i at koble temperatur, belastning, tavlens opbygning og installationens brug sammen. Det er den kombination, der gør termografi af eltavler til et forebyggende værktøj, ikke bare en dokumentationsøvelse.
Hvad er termografi af eltavler
Termografi af eltavler er i praksis en temperaturmåling med et termografikamera. Kameraet ser ikke elektricitet. Det registrerer varme, altså infrarød stråling, og omsætter den til et billede, hvor temperaturforskelle bliver synlige.
Den enkleste måde at forstå det på er at tænke på det som en febermåling. En eltavle må gerne være varm bestemte steder, fordi strøm og belastning udvikler varme. Men hvis én forbindelse, én fase eller én komponent er unormalt varm i forhold til det, man burde forvente, er det et tegn, der skal undersøges nærmere.
Hvad kameraet faktisk afslører
Et termografikamera finder ikke “fejl” direkte. Det finder temperaturafvigelser. Det er en vigtig forskel. Den varme plet er et symptom. Årsagen kan være flere ting, og det er her den el-faglige vurdering kommer ind.
Typiske forklaringer på et varmt område i en tavle kan være:
- Løs forbindelse som skaber øget modstand og dermed varmeudvikling
- Overbelastet komponent som arbejder hårdere, end den er tiltænkt
- Skæv belastning hvor en del af tavlen belastes tydeligt mere end andre sammenlignelige dele
- Slid eller begyndende defekt i en sikring, afbryder eller klemme
En sund vurdering kræver derfor mere end farver på en skærm. Den kræver, at man ved, hvad man kigger på.
Hvornår termografi er stærkest
Termografi er især stærk som screeningværktøj i tavler med høj belastning eller i miljøer, hvor driftssikkerhed betyder meget. Det kan være produktion, tekniske anlæg, fællesinstallationer, butikker, værksteder eller ejendomme med kritiske installationer. Den danske faglige vinkel er netop, at værdien ikke kun ligger i selve billedet, men i korrekt udførelse og vurdering, som også fremhæves i denne gennemgang af termografering hos Jansson El.
Et termobillede uden belastning og uden faglig tolkning kan være pænt. Det er ikke det samme som brugbart.
Hvornår termografi ikke giver så meget
Det bliver sjældent sagt højt, men termografi er ikke et universalmiddel. Hvis tavlen ikke er i reel drift, bliver mange fejl simpelthen ikke tydelige. Hvis adgangen er dårlig, eller hvis de dele, man vil vurdere, ikke kan ses forsvarligt, begrænser det også nytten. Og hvis der ikke bliver fulgt op med reparation eller ændringer bagefter, bliver målingen mest en konstatering.
Det er derfor, man skal bruge termografi af eltavler der, hvor det giver driftsmæssig mening. Ikke bare fordi det lyder forebyggende, men fordi forholdene gør målingen værdifuld.
Sådan udføres en professionel termografering
En professionel termografering begynder før kameraet bliver tændt. Det første spørgsmål er ikke “hvor hurtigt kan vi scanne tavlen?”, men “hvornår er tavlen i en driftstilstand, hvor målingen giver et retvisende billede?”. Hvis installationen står næsten uden belastning, risikerer man at overse det, man egentlig ville finde.
I Danmark er det desuden ikke en fri gør-det-selv disciplin. Termografering af eltavler er klassificeret som autorisationskrævende arbejde, når det udføres som el-termografi, og Sikkerhedsstyrelsen angiver, at arbejdet skal udføres under ansvar af en autoriseret elinstallatørvirksomhed, som beskrevet hos Sikkerhedsstyrelsen om termografering af eltavler som autorisationskrævende arbejde.
Først vurderes drift og adgang
En god måling kræver, at tavlen ses i en realistisk belastet situation. I erhverv betyder det ofte, at man planlægger tidspunktet efter produktion, driftstid eller kendte forbrugsmønstre. I bolig- og ejendomsinstallationer handler det om at vurdere, om tavlen faktisk er belastet nok til, at en temperaturafvigelse kan vise sig.
Her bliver der også taget stilling til adgangsforhold, sikkerhed og hvilke tavler eller delområder der er relevante. Man scanner ikke bare “det hele” uden prioritering. Man fokuserer der, hvor konsekvensen af fejl er størst, eller hvor der allerede er tegn på ustabil drift.

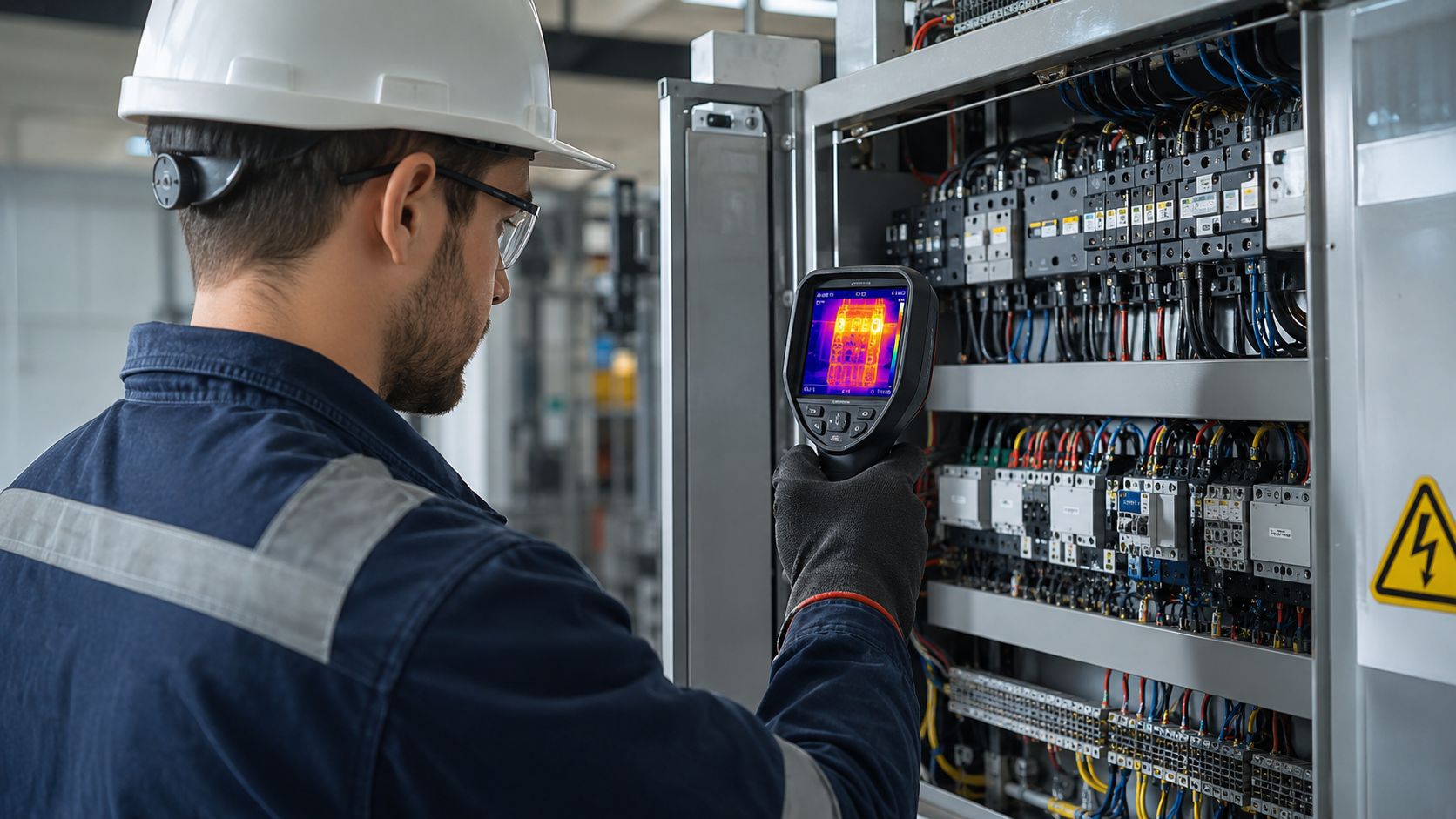

Selve udførelsen kræver mere end et kamera
Når tavlen åbnes og scannes, arbejder man på en spændingsførende installation. Det stiller krav til sikkerhed, arbejdsmetode og erfaring. Det er netop derfor, professionel udførelse er afgørende.
En fagligt udført termografering omfatter typisk:
-
Afklaring af belastning
Der vurderes, om tavlen kører under forhold, hvor målingen giver mening. -
Sikker åbning og adgang
Tavlen håndteres under kontrollerede forhold med fokus på personsikkerhed og anlæggets drift. -
Systematisk scanning
Forbindelser, sikringer, afbrydere, kabler og belastede dele gennemgås metodisk. -
Sammenhold med tavlens opbygning
Temperaturer vurderes op mod funktion, placering og hvad komponenterne faktisk gør.
Det bedste termobillede er ikke nødvendigvis det mest farverige. Det mest værdifulde er det, der kan forklares korrekt.
Rapport og vurdering er det, du handler på
Efter målingen kommer den del, mange undervurderer. Billederne skal fortolkes. En varm komponent er ikke automatisk akut farlig. En mindre afvigelse kan være forventelig. Og et område, der ser roligt ud, kan stadig kræve opfølgning, hvis belastningen under målingen var for lav.
Derfor bør rapporten ikke bare vise billeder. Den skal give en faglig vurdering af, hvad fundene betyder i praksis. Hvad bør udbedres straks, hvad bør overvåges, og hvad er blot en naturlig temperaturforskel. Det er her, termografi af eltavler bliver et driftsværktøj i stedet for en mappeøvelse.

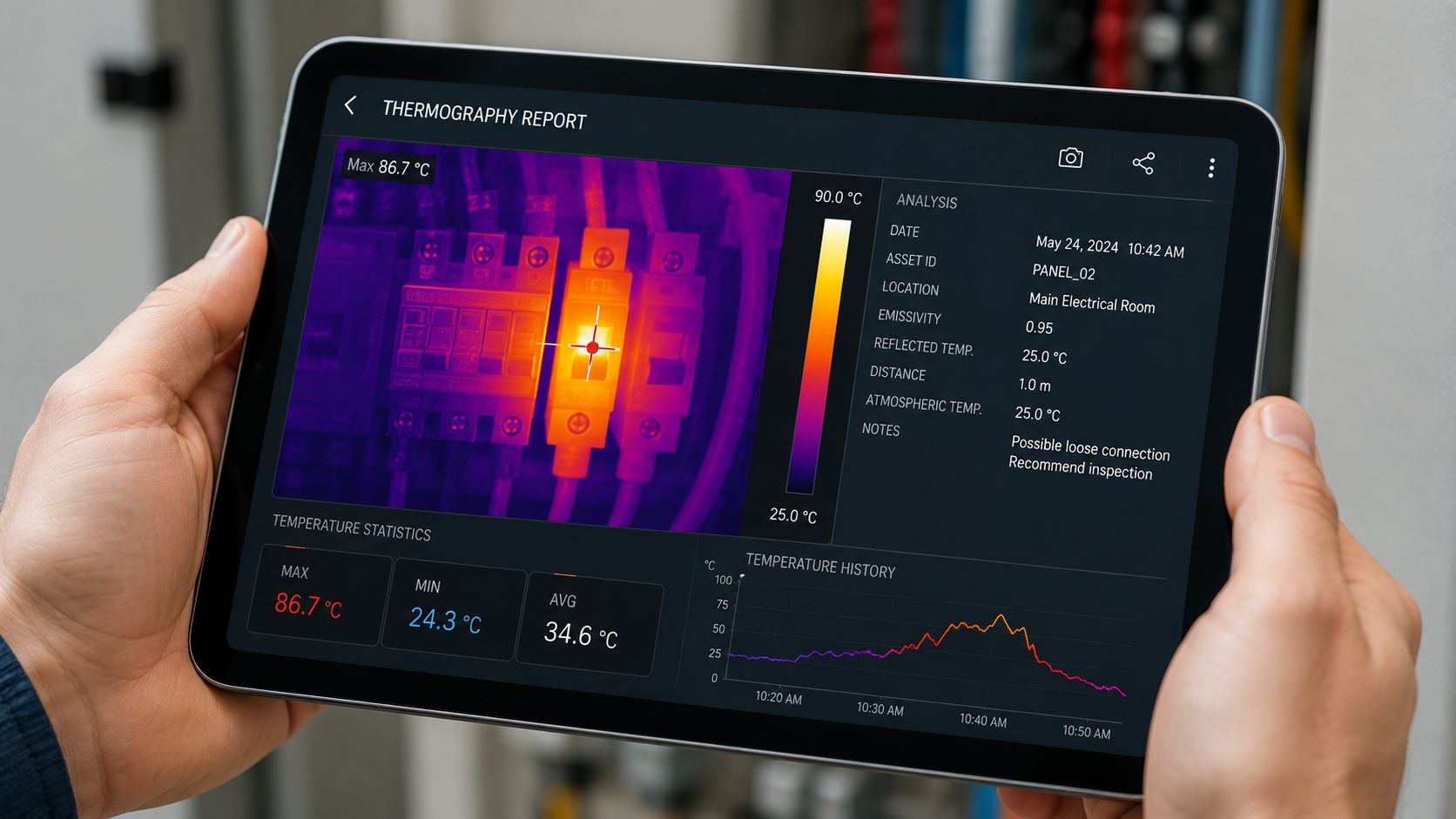

Forstå rapporten og hvad betyder resultaterne
Når du står med en termografirapport, er det fristende at kigge efter røde områder og tænke, at rød betyder problem. Så enkelt er det ikke. Farverne er kun en visuel hjælp. Det afgørende er, hvordan temperaturerne skal forstås i den konkrete tavle.
En faglig vurdering ser derfor sjældent på ét punkt isoleret. Man sammenligner. Er to ens belastede forbindelser nogenlunde ens? Er én fase markant varmere end de andre? Er temperaturen logisk i forhold til komponentens opgave og placering?
Det handler om forskelle, ikke kun om varme
En af de mest nyttige måder at læse rapporten på er at se på relative forskelle. Hvis tre faser sidder side om side og arbejder under sammenlignelige forhold, bør de normalt ligne hinanden nogenlunde. Hvis den ene skiller sig tydeligt ud, er det et signal om, at noget skal undersøges.
Det kan pege på:
- Dårlig samling som giver højere modstand end naboforbindelserne
- Ujævn belastning mellem faser eller grupper
- Komponent under slid som opfører sig anderledes end tilsvarende dele
- Driftsforhold der forklarer forskellen og derfor ikke nødvendigvis er en fejl
Rapporten skal ende i en prioritering
En god rapport svarer ikke kun på, hvad der er set. Den svarer på, hvad du bør gøre. Nogle fund kræver hurtig handling. Andre kan planlægges sammen med næste servicevindue. Og nogle notater er mest relevante som reference ved en senere kontrol.
Det er også her økonomien bliver praktisk. For private boliger kan prisen på en termografering starte fra 1.500 kr. For virksomheder afhænger prisen af anlæggets størrelse, som oplyst hos Holmstrup & Mortensen om termografering af eltavler. Pointen er ikke en fast pris, men at målingen ofte er en overskuelig udgift sammenlignet med et uventet driftsstop eller en brandskade.
En rapport giver først værdi, når den gør det lettere at prioritere det næste rigtige skridt.
Hvad der ikke bør stå alene
Et termobillede må ikke stå alene som “bevis” uden sammenhæng. Hvis belastningen var lav, hvis billedvinklen var dårlig, eller hvis komponenten ikke kunne sammenlignes med noget tilsvarende, skal vurderingen være forsigtig. Det er ikke et svaghedstegn. Det er faglighed.
For facility managers og kvalitetsbevidste ejere er det netop vigtigt. Du skal kunne bruge rapporten til drift og vedligehold, ikke bare til arkivering.
Hyppighed, lovkrav og krav fra forsikringen
Hvor ofte en tavle bør termograferes, afhænger af drift, belastning og risiko. Der findes ikke ét interval, der passer til alle. En travl produktion med høj belastning og stor konsekvens ved nedbrud skal ikke vurderes på samme måde som en mindre installation med rolig drift.
Ifølge TEKNIQ bør intervallet fastlægges til mellem 1 og 5 år afhængigt af anlæggets drift og risiko, og for større virksomheder og anlæg med høj belastning anbefales kontrollen oftest årligt, som beskrevet hos TEKNIQ om eltermografering.
Praktiske intervaller i hverdagen
Branchekilder i Danmark lægger sig i samme retning. Større produktioner, gartnerier og lignende ligger typisk i den hyppige ende. Mindre virksomheder ligger ofte længere ude i intervallet. I praksis bør frekvensen altid afspejle, hvor kritisk tavlen er for drift, og hvor hårdt anlægget bliver belastet.
Det giver ofte mening at vurdere hyppigheden ud fra disse spørgsmål:
-
Hvor kritisk er tavlen for driften
Hvis et stop hurtigt påvirker produktion, adgangssystemer, køl eller andre vigtige funktioner, bør kontrollen være hyppigere. -
Hvor hårdt bliver installationen belastet
Tavler med høj og varierende belastning giver bedre mening at følge tættere. -
Er der historik med udfald eller varmeudvikling
Gentagne mindre problemer er ofte et tegn på, at tavlen skal ses efter mere systematisk.
Det juridiske og det driftsmæssige hænger sammen
Det er vigtigt at skelne mellem to ting. Der er forskel på, om noget er et generelt lovkrav for alle installationer, og om selve arbejdet er reguleret. Termografi af eltavler er, som nævnt tidligere, autorisationskrævende, og det er et centralt signal om, at opgaven kræver en autoriseret el-faglig ramme.
For mange virksomheder og ejendomme spiller forsikringen også ind. Danske fagkilder oplyser, at forsikringsselskaber ofte opererer med et 5-års interval i deres praksis. Det betyder ikke, at det altid er det rigtige interval for den konkrete tavle. Det betyder, at forsikringsforhold bør tænkes sammen med den tekniske risikovurdering.
Tavlen skal ses som en del af hele beskyttelsen
Termografi står ikke alene. Tavlens opbygning, grupper, beskyttelser og HPFI-løsning har stor betydning for både sikkerhed og fejlfinding. Hvis du vil forstå den sammenhæng bedre, er det relevant at læse om el-tavler og HPFI.
Et fornuftigt interval er derfor ikke bare et tal. Det er en beslutning, der bør tage højde for drift, forsikring, installationens alder, belastningsmønster og konsekvensen af fejl. Det er den type vurdering, der skaber reel driftssikkerhed.
Sikre din drift med en professionel partner
Termografi af eltavler er mest værdifuld, når målingen bliver brugt rigtigt. Ikke som rutine for rutines skyld, men som et målrettet værktøj til at opdage varme forbindelser, belastningsskævheder og begyndende fejl, før de udvikler sig. Det giver især mening dér, hvor en tavle er vigtig for sikkerhed, komfort eller kontinuerlig drift.
Der er tre grunde til, at mange vælger at få tavler termograferet. Den første er brandsikkerhed. Den anden er driftssikkerhed. Den tredje er, at vedligehold bliver mere præcis, når man reagerer på konkrete fund i stedet for at vente på fejl.
Kameraet finder temperaturen. Den autoriserede elektriker vurderer, hvad temperaturen betyder.
Hvis du er ansvarlig for en ejendom, en virksomhed eller en bolig med installationer, du vil have styr på, er det en god idé at få vurderet, om termografi giver mening under dine driftsforhold. Især hvis du har oplevet udfald, ustabil drift eller bare ønsker et mere sikkert beslutningsgrundlag for vedligehold.
