Du overvejer måske at samle lys, varme og ventilation i ét system, men er usikker på, om det kræver, at vægge og lofter skal åbnes. Eller du administrerer en ejendom, hvor driften er spredt på løsninger fra forskellige leverandører, og vil vide, om KNX kan give bedre overblik. I begge tilfælde er det rigtige spørgsmål ikke bare, hvad KNX kan, men om det passer til bygningen og den måde, I bruger den på.
Hvad er en KNX installation, og hvorfor overvejer danske boligejere og erhverv den

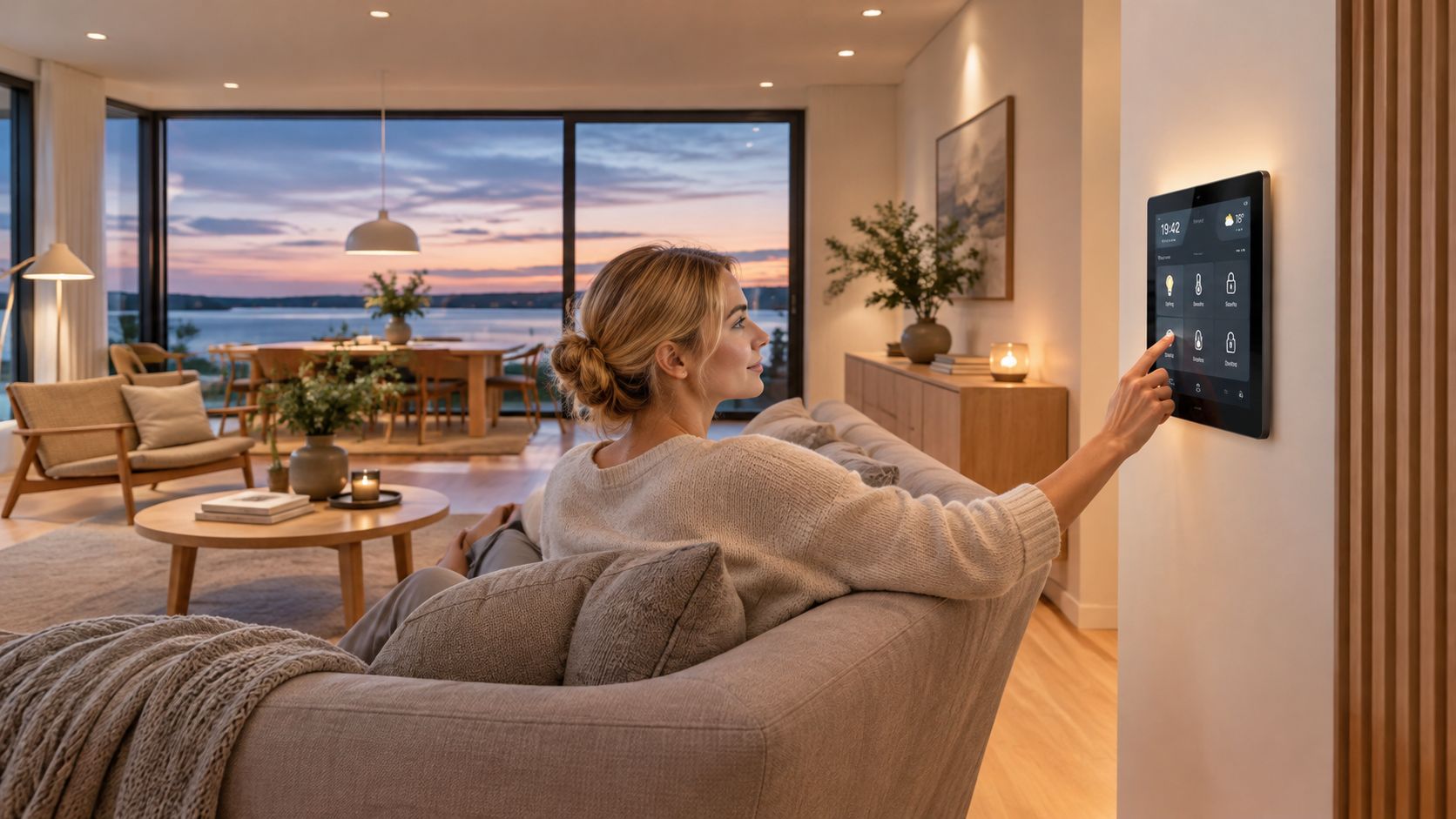

KNX er en åben international standard for bygningsautomation. Den gør det muligt at samle styring af eksempelvis lys, varme, ventilation, solafskærmning og andre bygningsfunktioner i et fælles system. I en bolig kan det betyde, at lys og varme reagerer på tidspunkter eller tilstedeværelse. I en erhvervsejendom kan formålet også være at få mere sammenhængende styring og dokumentation af driften.
KNX blev til gennem en sammenlægning af EIB, EHS og BatiBUS, og er siden blevet en førende international standard for intelligent bygningsstyring. Den danske branchekilde Comdia om bygningsautomation og KNX beskriver EN 50090 som den europæiske standardramme for KNX-baseret bygningsautomatik. En åben standard kan mindske afhængigheden af én producent, men det betyder ikke, at alle komponenter automatisk passer sammen. Kompatibilitet og korrekt konfiguration skal stadig afklares.
Hvornår giver KNX mening
KNX er værd at undersøge, hvis flere funktioner skal arbejde sammen, bygningen har mange zoner, eller løsningen forventes udvidet over tid. Det kan være relevant ved nybyggeri, større renoveringer og ejendomme, hvor ejer eller driftsansvarlig ønsker bedre overblik over funktioner som lys, varme og ventilation.
Teknologien har også et etableret fagligt fundament i Danmark. EIB blev introduceret i undervisningen på det, der i dag er Syddansk Erhvervsskole, i 1999. En dansk underviser, der begyndte med KNX-undervisning i slutningen af 1990'erne, nåede senere milepælen på 500 certificerede fagfolk. KNX Denmark oplyser desuden, at den nationale gruppe har mere end 100 virksomheds- og personlige medlemskaber, blandt andet fra producenter, elinstallatører og tekniske skoler. Det peger på et fagligt miljø omkring løsningen, ikke blot enkelte prestigeinstallationer. KNX Denmark
Men KNX er ikke automatisk det rigtige valg, fordi man gerne vil styre lyset fra en app. Hvis behovet er begrænset til enkelte lamper eller en simpel tidsstyring, kan en enklere løsning være mere fornuftig. Spørg først, hvilke funktioner der skal samspille, og om den fælles styring giver reel værdi i hverdagen.
Komponenterne i et KNX-system og hvordan de taler sammen

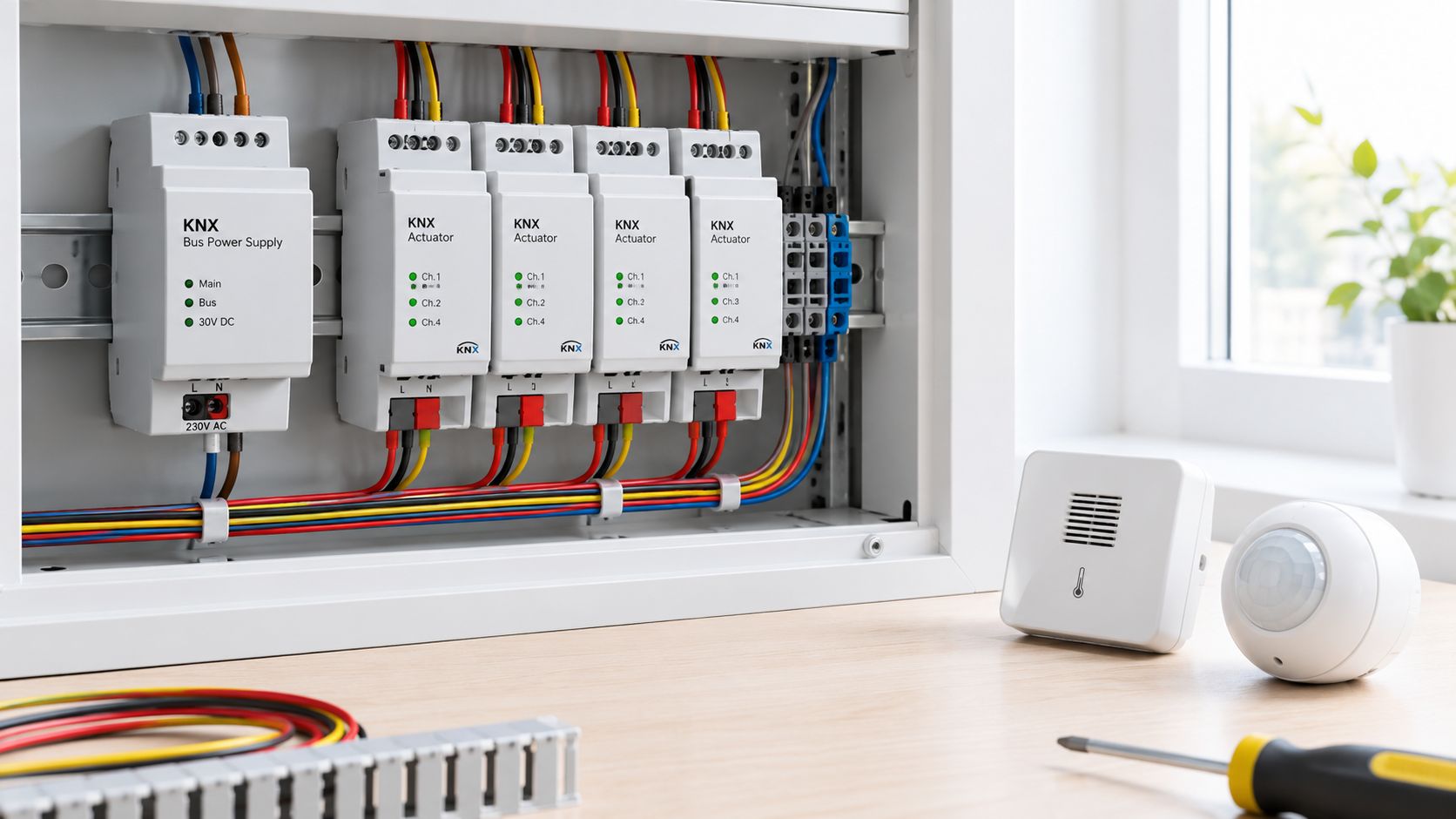

Et KNX-anlæg består af enheder, der registrerer forhold i bygningen, og enheder, der udfører handlinger. Sensorerne er systemets sanser. Det kan være et tryk, en bevægelsesmelder eller en temperaturføler. Aktuatorerne er musklerne, de tænder lys, regulerer varme eller styrer andre tilsluttede funktioner. Busledningen er forbindelsen, som gør det muligt for enhederne at udveksle data.
I en KNX TP-installation fører den snoede busledning både strømforsyning og datakommunikation som et SELV-system ved cirka 29–30 V DC. Det er altså ikke kun en signalledning. Kabellængder, afstande og enheder skal tænkes sammen, fordi forkert dimensionering kan give spændingsfald eller ustabil kommunikation. En linje har højst 1.000 m samlet kabel, højst 700 m mellem to busenheder og højst 350 m fra strømforsyningen til den fjerneste enhed. KNX TP's tekniske rammer
Linjer, topologi og dokumentation
KNX tillader linje-, stjerne- og trætopologier, men ikke en lukket ring. En standardlinje er angivet til maksimalt 64 enheder. Det faktiske antal afhænger også af strømforsyningens kapacitet og de tilsluttede enheders strømforbrug. Derfor bør installatøren vurdere både kabelruter, afgreninger, service-loops og belastning, ikke kun afstanden fra tavlen til det fjerneste tryk.
ETS er værktøjet, hvor KNX-anlæggets enheder programmeres og sættes i sammenhæng. Den færdige ETS-projektfil er vigtig, fordi den dokumenterer, hvordan anlægget er opbygget. Uden den kan senere fejlfinding eller ændringer blive mere tidskrævende, især hvis ejeren skifter installatør.
Før arbejdet bestilles, bør du få forklaret, hvad der skal sidde i tavlen, hvor busledningen føres, og hvilke funktioner der samles i hver zone. Hvis lysstyring er hovedbehovet, kan du også afklare mulighederne for installation af smart belysning. Det afgørende er, at løsningen projekteres efter bygningen, ikke at alle mulige funktioner kobles på fra start.
KNX i praksis i danske byggerier
KNX kan styre alt fra enkelte funktioner i en eksisterende ejendom til mange zoner på tværs af en stor bygning. Syddansk Universitet er beskrevet som Danmarks største intelligente bygningsinstallationsprojekt med omkring 10.000 KNX-komponenter. I bygning 42-43 blev der installeret cirka 2.500 ABB-komponenter, og KNX styrer blandt andet lys, ventilation, varme, køling, solafskærmning og vinduer. ABB's beskrivelse af SDU-installationen
En vigtig erfaring fra projektet er, at styringen skal følge bygningens faktiske drift. KNX var oprindeligt planlagt i gangarealerne, men driftsafdelingen argumenterede for intelligent styring i hele bygningen. For en ejerforening eller virksomhed betyder det, at beboernes og driftspersonalets behov skal afklares, før omfanget fastlægges. Ellers risikerer man at stå med en løsning, der ikke dækker de funktioner, bygningen reelt kræver.
Ifølge samme projektbeskrivelse omfattede Microsofts hovedkvarter i Lyngby, afleveret i 2015, mere end 5.000 kvadratmeter og over 1.000 KNX-enheder. Det viser, at systemet kan bruges i større kontormiljøer med mange områder og funktioner. Det er ikke en begrundelse for at installere KNX i enhver mindre bolig. Vælg det, når bygningens behov for samlet styring retfærdiggør omfanget.
Hvad eksemplerne fortæller en bygningsejer
ABB's kontorbygning i Odense viser, hvordan KNX kan indgå i den daglige drift. Anlægget omfattede 14 linjer og 645 KNX-enheder fordelt på 4.105 kvadratmeter. Det styrer blandt andet varme og køling efter tilstedeværelse og tidsplaner samt regulering af belysningen. En før-og-efter-måling viste 13 procent lavere elforbrug til belysning, svarende til cirka 29 kWh om dagen i det undersøgte område. Det resultat gælder det konkrete område, ikke andre bygninger automatisk.
Brug eksemplerne som pejlemærker, ikke som løfter om besparelser. I en eksisterende bolig kan et enklere system være et bedre valg, hvis behovet begrænser sig til få funktioner. KNX giver mest mening, når bygningens størrelse, drift eller planer om gradvis udvidelse gør det værd at samle styringen, og når løsningen ikke låser ejeren unødigt til én leverandør.
Sådan forløber en KNX installation fra plan til drift
Et KNX-projekt bliver driftssikkert, når planlægning, projektering, montage og idriftsættelse hænger sammen. Hvis kunden først beslutter funktionerne, efter at tavlen er opbygget, kan ændringer blive besværlige. Begynd derfor med at beskrive, hvad bygningen skal kunne, og hvilke dele af den eksisterende installation der skal bevares.
| Fase | Typisk arbejde | Kundens rolle |
|---|---|---|
| Planlægning | Afklaring af bygning, zoner, funktioner og eksisterende anlæg | Prioritér behov, og afklar hvad der skal genbruges |
| Projektering | Udarbejdelse af topologitegning, komponentliste og ETS-projekt | Gennemgå funktioner og godkend løsningen |
| Montage | Busledning trækkes, tavle opbygges, komponenter monteres | Sørg for adgang og koordinering med øvrige arbejder |
| Idriftsættelse | Programmering, afprøvning, mærkning og aflevering | Test de aftalte funktioner, og modtag dokumentationen |
Aftal leverancerne før montage
Projekteringen skal vise, hvordan anlægget deles op i linjer, hvor strømforsyningerne placeres, og hvordan enhederne adresseres. I en eksisterende ejendom bør tegningen også tage højde for kabelruter og adgangsforhold. Det kan få betydning for, om løsningen kan etableres etapevis, eller om dele af bygningen kræver større indgreb.
Montagen er den synlige del af arbejdet, men den afgør ikke alene kvaliteten. Ledninger skal føres efter planen, komponenter skal mærkes, og tavlen skal bygges, så senere service kan udføres uden gætteri. Ved idriftsættelsen programmerer installatøren systemet og afprøver, om funktionerne reagerer som aftalt.
Kræv ved aflevering: topologitegning, mærkning, komponentliste og den endelige ETS-projektfil. Det er dokumentationen, der gør senere fejlfinding og udvidelser håndterbare.
Gennemgå de vigtigste scenarier sammen med installatøren, før projektet afsluttes. Kontrollér eksempelvis, at de ønskede lys- og varmefunktioner reagerer korrekt, og at driftsansvarlige ved, hvor dokumentationen opbevares. Aftal også, hvem der skal kontaktes ved ændringer, så programmering og fysisk el-arbejde ikke bliver blandet sammen uden klart ansvar.
Prisindikatorer og hvornår KNX er det rigtige valg
KNX er ikke altid pengene værd. Hvis en bolig kun har brug for enkel styring af enkelte lamper, kan et mindre system være billigere og lettere at vedligeholde. KNX bliver mere relevant, når flere funktioner skal samspille, bygningen har mange zoner, eller ejeren ønsker at kunne udvide styringen senere.
Prisen afhænger især af antallet af enheder og linjer, programmeringens kompleksitet og om arbejdet udføres i nybyggeri eller i en eksisterende ejendom. Eftermontering kan kræve ekstra planlægning, fordi installatøren skal tage hensyn til eksisterende ledninger, tavler, vægge og adgang til fælles installationer. Derfor giver en pris først mening, når opgavens omfang og ønskede funktioner er afklaret. Du kan læse mere om, hvad der påvirker prisen på en elinstallation.
Overvej en etapevis løsning
I eksisterende boliger, ejerforeninger og erhvervsejendomme er fuld KNX ikke nødvendigvis den bedste start. Det kan være mere fornuftigt at begynde med varme, ventilation eller fællesarealer og først udvide, når erfaringerne viser, hvor styringen giver mest værdi. Den tilgang begrænser anlægsrisikoen og giver et bedre grundlag for at beslutte, hvad næste etape skal omfatte.
En kommunal bygherrestandard fra København accepterer KNX sammen med BACnet og Modbus som åbne netværksprotokoller til bygningsautomatik. Det viser, at KNX kan indgå i professionelle anlæg med flere leverandører, ikke kun i private boliger. Men åben protokol alene er ingen garanti mod leverandørafhængighed. Kræv dokumentation og en tydelig aftale om, hvem der kan programmere og vedligeholde anlægget. Københavns Kommunes bygherrestandard for BMS
Sikkerhed, autorisation og vedligeholdelse af KNX
En KNX-installation er en del af bygningens el-anlæg. Det betyder, at sikkerhed og lovlig udførelse skal afklares fra starten, ikke først når systemet skal afleveres. Sikkerhedsstyrelsen administrerer virksomhedsautorisation for elinstallationer og oplyser, at autorisationskravet skal medvirke til, at elinstallationer og elanlæg udføres og serviceres korrekt. Sikkerhedsstyrelsens information om autorisation
Reglerne handler ikke kun om montering af synlige tryk og sensorer. Arbejde på tavler, faste forsyninger og andre dele af det elektriske anlæg skal vurderes efter de gældende regler. Få derfor skriftligt afklaret, hvem der har ansvar for projektering, tilslutning, programmering, afprøvning og dokumentation. Det er især vigtigt, hvis flere virksomheder arbejder på samme bygning.
Dokumentation gør anlægget muligt at vedligeholde
Hvis projektet afviger fra relevante standarder, skal håndteringen af afvigelser også være tydelig. Sikkerhedsstyrelsen har en særskilt ordning for dokumentation af afvigelser fra standarder. Kunden bør vide, hvem der udarbejder dokumentationen, og hvor den opbevares. Det samme gælder topologitegning, mærkning, komponentliste og ETS-projekt.
Efter afleveringen bør ansvarlige sørge for, at projektfilen har en sikker backup, og at ændringer i anlægget bliver dokumenteret. Ved service kan installatøren kontrollere de relevante dele af installationen og undersøge fejl i buskommunikationen. Undgå at lade flere parter ændre programmeringen uden fælles dokumentation, for så kan det blive uklart, hvorfor en funktion opfører sig anderledes.
Du behøver ikke selv kende alle reglerne, men du bør vide, hvem der står inde for arbejdet. En skriftlig ansvarsfordeling og ordentlig dokumentation gør det lettere at servicere anlægget og overdrage ansvaret, hvis bygningens ejer eller driftsleverandør skifter. Se også regler for elinstallationer, når du skal afklare, hvad der kræver faglig udførelse.
Få et tilbud eller en vurdering hos Torngaard ELTeknik
Før du kontakter en installatør, behøver du ikke have valgt alle komponenter. Du skal blot kunne beskrive bygningen og det problem, du vil løse. En god indledende vurdering handler om behov, eksisterende installation og realistiske muligheder, ikke om at presse KNX ind i enhver opgave.
Notér gerne disse punkter:
- Bygningstype: bolig, ejerforening, kontor eller anden ejendom.
- Eksisterende anlæg: hvad fungerer allerede, og hvad skal bevares eller udskiftes?
- Ønskede funktioner: hvilke behov har I for lys, varme, ventilation eller solafskærmning?
- Budgetramme: hvor meget kan arbejdet omfatte nu, og hvad kan eventuelt vente?
- Fremtidige ændringer: skal løsningen kunne udvides eller overdrages til en anden driftsansvarlig?
Torngaard ELTeknik er en lokal elinstallatør i København og hjælper private og erhverv i Storkøbenhavn, Nordsjælland og Midtsjælland med planlægning, projektering og dokumentation af elinstallationer. Tag gerne en dialog, før du beder om et endeligt tilbud. Ved KNX skal omfang, adgangsforhold og ønskede funktioner være afklaret, før prisen kan vurderes ordentligt.
Hvis du er i tvivl om, hvorvidt KNX er nødvendigt, så sig det direkte. En erfaren installatør bør kunne forklare, hvornår en etapevis KNX-løsning giver mening, og hvornår et enklere system løser opgaven bedre. Kontakt Torngaard ELTeknik for en vurdering af bygningen og en konkret anbefaling, før du beslutter dig for løsningens omfang.
